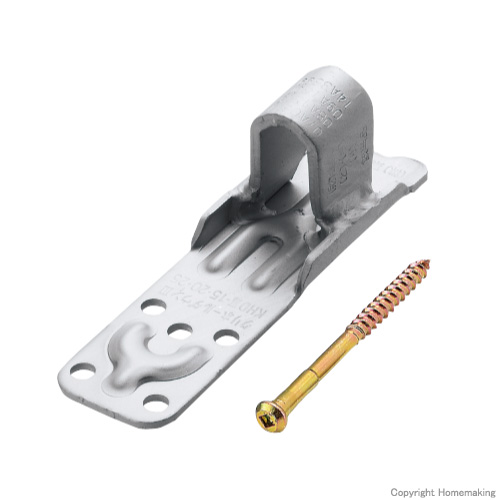

クリホールダウンIII 15・20・25(枠材45×60mm対応) 1箱(20個入)::KHDIII-15・20・25W45×60
[画像クリックで拡大表示]

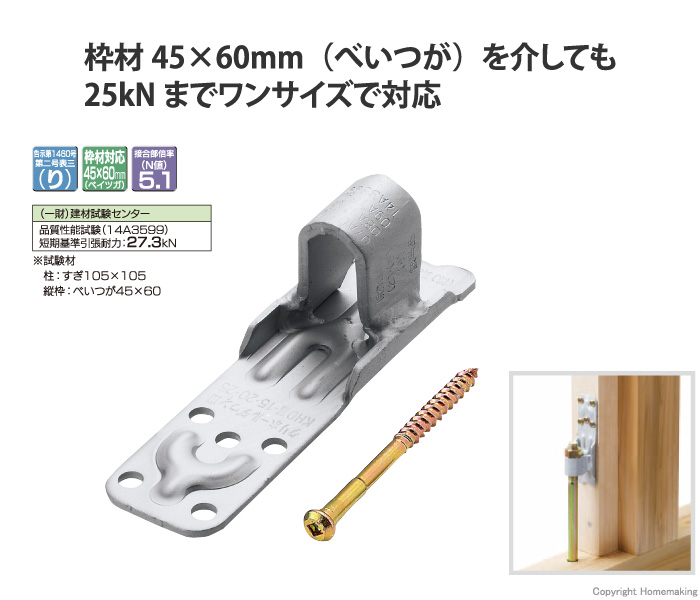

枠材45×60mm（べいつが）を介しても25kNまでワンサイズで対応
- クリホールダウンⅢは、枠材45×60mm（べいつが）を介して柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
- ビス5本で25kNまで対応出来ます。
- 専用ビス（7×90）を使用することで柱に45mmの枠材を介しても接合することが出来ます。
- M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
- コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。

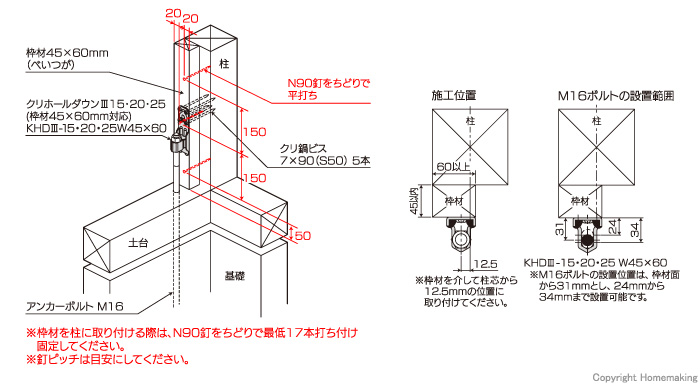

取付図
使用接合具
| 柱 側 | 専用ビス(四角穴付きクリ鍋ビス) |
| 7×9 (S50)…5本 |
使用方法
- 柱に厚さ45mm幅60mmの枠材（べいつが）をN90釘で平打ち（ちどりで150mm間隔）し、アンカーボルト・引き寄せボルト（M16）にクリホールダウンⅢを通し専用ビスクリ鍋ビス（7×90）を枠材の上から5本打ち込んでください。
※土台、横架材面から金物までの寸法（締めしろ）は約30mm以上確保してください。 - アンカーボルト・引き寄せボルト（M16）を六角ナット（M16）で固定してください。（取付図参照）
※専用丸座金は必要ありません。
※必ず決められた施工位置でご使用ください。
KDHアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ
(コンクリート強度：24N/mm2、基礎幅150mm時)
| 柱脚接合部の短期許容耐力 | 埋め込み長さ |
| 42.3kN以下 | 240mm |
クリアンカーボルトM16・ZアンカーボルトM16使用時のコンクリート基礎への埋め込み長さ
| 柱脚接合部の短期許容耐力 | 埋め込み長さ |
| 33.8kN以下 | 360mm |
なお、コンクリートの設計基準強度は、18N/mm2としている。

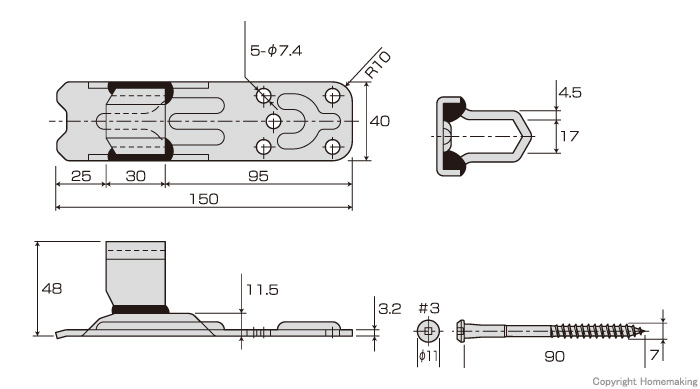

寸法図
仕様
| 商品名 | クリホールダウンIII 15・20・25（枠材45×60mm対応） |
| 品番 | KHDIII-15・20・25W45×60 |
| 試験機関 | （一財）建材試験センター／品質性能試験（14A3599） |
| 材質 | 板部：JIS G 3134 SPFH590相当 ボルト受け部：JIS G 3131 SPHC相当 |
| 表面処理 | ダクロタイズド |
| 付属部品 | 専用ビス／四角穴付クリ鍋ビス〔7×90（S50）〕・・・5本 |
| 入数 | 20個 |
商品に関するお問い合わせはこちら
株式会社 栗山百造 <本社>0256-32-0371
|
