電気TIG溶接機 直流【入力電圧：単相200Ｖ】::STW202D
[画像クリックで拡大表示]
フルデジタルのポータブルTIG溶接機
- 薄くて軽い9kg!
- 横向き3段積み保管可能
- 簡単設定の高機能フルデジタル制御
- 便利な溶接条件メモリー機能付(9ch)
- 電源電圧±10％変動に対応
- 溶着回避のアークドライブ機能付
- 電撃防止機能付
- 転倒防止金具付
- 直流TIG
- 直流パルスTIG

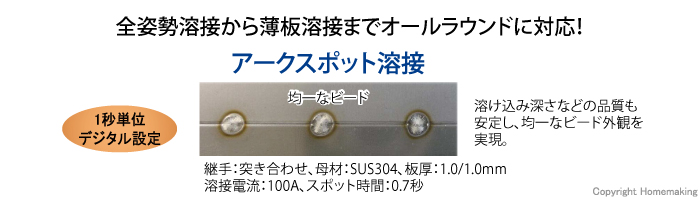

- 直流TIGアークスポット
- 直流手溶接(被覆アーク)
特長
接続図
電設設備容量および接続ケーブル
| 入力電源 | 単相AC200V、50/60Hz | |
| 電源設備 容量 |
商用電源の場合 | 7.3kVA |
| エンジン発電機の場合 | 21.9kVA | |
| ヒューズ(B種) | 30A(ノーヒューズブレーカ40A) | |
| 入力側ケーブル(端子穴) | 5.5mm2以上※ | |
| 接地ケーブル | 5.5mm2以上 | |
●記載内容は「内戦規程JEAC8001・2005」を基にしています。
仕様
| モデル | STW202D | |||
| 入力電源 | 定格入力電圧 | AC200V±15％ | ||
| 変動許容範囲 | AC170～253V | |||
| 相数 | 単相 | |||
| 定格周波数 | 50/60Hz | |||
| 定格入力 | 7.3ｋVA、4.8kW | |||
| 出力範囲・調整機能 | 適用溶接法 | 直流 TIg・スポット | 直流 手棒溶接 | |
| 最高無負荷電圧 | DC65V | |||
| 電撃防止「有」時出力電圧 | - | DC23V (出荷時：ON) |
||
| 定格出力電流 | DC200A | DC150A | ||
| 定格出力電圧 | DC18V | DC26V | ||
| 定格使用率(10分周期) | 20％ | |||
| 出力調整範囲※1 | DC5A/16V ～200A/18V※2 |
DC5A/20V ～150A/26V※2 |
||
| アップスロープ時間 | 0～10秒(0.1秒単位) 初期値1.0秒 | |||
| ダウンスロープ時間 | 0～10秒(0.1秒単位) 初期値3.0秒 | |||
| ガスプリフロー時間 | 0.1～25秒(0.1秒単位) | |||
| ガスアフターフロー時間 | 0.1～25秒(0.1秒単位) | |||
| 初期クレータ制御方式 | 「有」・「なし」の切替 | |||
| パルス周波数 | 0.5～500Hz(1～20HZ間：1Hz単位) (0.5/30/100/250/500Hz) |
|||
| パルス幅 | 50％固定 | |||
| アークスポット時間 | 0.1～5秒 | |||
| メモリー機能 | 9ch 記憶・再生 | |||
| 接続部 | 入力接続 | 3mm23芯ケーブル×2.5m (接地ケーブル、M6接続端子含む) |
出力接続 | 母材側 | ワンタッチ接続端子(ミニディンゼタイプ) |
| トーチ側 | ネジ込み接続端子(ネジ：3/8-24UNF) | |||
| ガス接続 | ガス入口金具(ネジ：9/16-18UNF) | |||
| トーチスイッチ接続部形態 | CN70AJ2P | |||
| 構造 | 保護等級 | IP21S | ||
| 保護クラス | 1 | |||
| 接地要求 | D種接地以上 | |||
| 制御方式 | IGBTインバータ方式 | |||
| 高周波発生装置 | 火花発振式 | |||
| 冷却方式 | 強制空冷 | |||
| 絶縁の種類 | H種 | |||
| 準拠規格 | JIS C9300-1 タイプJ | |||
| 外形寸法(L×W×H) | 420×95×295mm(突起物除く) | |||
| 本体乾燥質量 | 9kg(入力ケーブル類除く) | |||
| 付属品 | TIGトーチ | 一式：PYT15TS2 (ケーブル8m、標準電極径：φ1.6mm) |
||
| アースケーブル(母材側) | 1本(3m、接続端子・アースクリップ) | |||
| (-)端子アダプター | 1本、30cm | |||
| ゴムカバー | 1個［(-)端子部カバー用］ | |||
| (+)端子アダプター | 1本(32cm) | |||
| ガス調整器 | 1個：PYX16AG1 | |||
| ガスホース | 1本(3m、接続金具付) | |||
| ホースバンド | 1個(ガスホース締付用) | |||
| バインダー | 2本(ゴムカバー締付用) | |||
| スパナ | 1本(溶接用トーチ取付用) | |||
| ボルトナット・ワッシャー | M6×3セット(入力ケーブル接続用) | |||
※2 定電流域ではアーク状態安定のため、適切な「施工条件(トーチ、電極径、電極種類、ガス流量等)」を選択してください。
