ノックアウトパンチアタッチメント::EZ9HX505
[画像クリックで拡大表示]
打抜きの疲労を軽減、時間を節約
- インパクト・ドリルドライバー両方対応可能 ※最大打抜き能力が異なります
- 充電ドリルドライバー(EZ1DD2)に装着すれば、下穴から打抜きまで本体一台で穴あけ可能
- 打抜きの疲労を軽減、時間を節約
※油圧マルチシリーズには使用できません
紹介動画
仕様(最大打抜き能力)
| - | モード | 鉄板(SS400相当) | 薄鋼電線管用 | 厚鋼電線管用 |
| 充電ドリルドライバー EZ1DD2(14.4V/18V共通) |
ネジ締めモード※1 (Lowモード、クラッチ40) |
2.3mm以下 | ～C75 | ～G70 |
| 充電インパクトドライバー EZ1PD1(14.4V/18V共通) |
強モード※2 | 1.6mm以下※3 | ～C51 | ～G54 |
※1：Highモードでは使用できません。
※2：中モード・弱モードでは使用できません。
※3：C31、G22/28は2.3mm以下まで可能。
作業量
| - | 薄鋼電線管用 パンチカッター51 鉄板(SS400) 厚さ1.6mm |
厚鋼電線管用 パンチカッター54 鉄板(SS400) 厚さ1.6mm |
厚鋼電線管用 パンチカッター70 鉄板(SS400) 厚さ1.6mm |
|
| 充電ドリル ドライバー EZ1DD2 |
18V5.0Ah EZ9L54 |
約220本 | 約185本 | 約150本 |
| 14.4V5.0Ah EZ9L48 |
約185本 | 約130本 | 約120本 | |
| 充電インパクト ドライバー EZ1PD1 |
18V5.0Ah EZ9L54 |
約150本 | 約130本 | - |
| 14.4V5.0Ah EZ9L48 |
約120本 | 約110本 | - | |
パンチカッター(別売オプション)仕様
いずれも下穴あけ（φ20mm以上）が必要です。
| 品名 | 品番 | 薄鋼電線管用 （C・E管） |
厚鋼電線管用 （G管） |
適合 ボルト |
適合 スリーブ |
適合工具 | ||||
| EZ1DD2 | EZ1PD1 | |||||||||
| 呼び径 | 実径 （mm） |
呼び径 | 実径 （mm） |
板厚 2.3mm以下 |
板厚 1.6mm以下 |
板厚 2.3mm以下 |
||||
| 薄鋼電線管用 パンチカッター 31 |
EZ9X333 | 31 | φ32.7 | ー | ー | ボルトA | （B） | ○ | ○ | ○ |
| 薄鋼電線管用 パンチカッター 39 |
EZ9X334 | 39 | φ39.0 | ー | ー | ボルトA | （A） | ○ | ○ | ー |
| 薄鋼電線管用 パンチカッター 51 |
EZ9X335 | 51 | φ51.7 | ー | ー | ボルトA | （A） | ○ | ○ | ー |
| 薄鋼電線管用 パンチカッター 63 |
EZ9X336 | 63 | φ64.4 | ー | ー | ボルトA | （A） | ○ | ー | ー |
| 薄鋼電線管用 パンチカッター 75 |
EZ9X337 | 75 | φ77.1 | ー | ー | ボルトA | 不要 | ○ | ー | ー |
| 厚鋼電線管用 パンチカッター 22 |
EZ9X339 | ー | ー | 22 | φ27.4 | ボルトA | （B） | ○ | ○ | ○ |
| 厚鋼電線管用 パンチカッター 28 |
EZ9X340 | ー | ー | 28 | φ34.2 | ボルトA | （B） | ○ | ○ | ○ |
| 厚鋼電線管用 パンチカッター 36 |
EZ9X341 | ー | ー | 36 | φ42.8 | ボルトA | （A） | ○ | ○ | ー |
| 厚鋼電線管用 パンチカッター 42 |
EZ9X342 | ー | ー | 42 | φ48.7 | ボルトA | （A） | ○ | ○ | ー |
| 厚鋼電線管用 パンチカッター 54 |
EZ9X343 | ー | ー | 54 | φ60.5 | ボルトA | （A） | ○ | ○ | ー |
| 厚鋼電線管用 パンチカッター 70 |
EZ9X344 | ー | ー | 70 | φ76.0 | ボルトA | 不要 | ○ | ー | ー |
※上表のパンチカッターは油圧マルチシリーズにも使用できます。
ただし、油圧マルチシリーズ用の下記パンチカッターはEZ9HX505には使用できません。
EZ9X330・EZ9X331・EZ9X332・EZ9X338・EZ9X345・EZ9X346・EZ9X347
製品仕様
| 品番 | EZ9HX505 |
| 本体寸法/質量 | 286×68×62mm/2.1kg (ボルト装着、スリーブ・パンチカッター非装着時) |

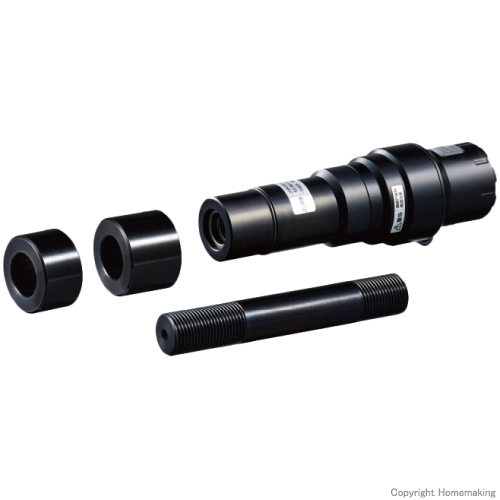

| セット内容 | ノックアウトパンチアタッチメント本体、 ボルトA、スリーブ(A)、スリーブ(B)、アルミケース |
| 適合工具 | 充電ドリルドライバー EZ1DD2 充電インパクトドライバー EZ1PD1 |
商品に関するお問い合わせはこちら
パナソニック株式会社 0120-878-082
受付時間 9:00～18:00(月～土曜) |
