40Vmax　コードレスパンチャー　複動式(2.5Ah電池・充電器・ケース付): 他:N9205WMX

N9205WMXの特長

• 右側面のみならず左右両側からの穴あけ位置確認が容易な第四世代ストリッパー搭載
• 耐久性を堅持し重量化を抑えた新設計パンチャー
• 最大奥行50mm対応φ20/t9穴あけ用
• DC機なのに板厚９ｍｍの一般鋼材へ約３.５秒^※1で打ち抜き可能な驚愕の穴あけスピード
• モーター部が360°回転するため、狭小部での穴あけ加工に最適
• 40V maxバッテリは、あらゆる環境下での使用を想定した防じん・防水性能の高いIP56^※2仕様
• 最適給電＋最適充電＝「スマートシステム」により、バッテリ寿命が大幅アップ（従来機比）
• Nシリーズ用刃物は1種類で多用途の穴あけが可能
  (軟鋼・ステンレス共用=平鋼・アングル・溝形鋼にも)

※1　オグラ社テスト値による。穴あけ速度は切断時の状況によって変動します。
※2　IP表示をしている製品は粉じんや水の影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。

『N』シリーズとは

オグラの『N』シリーズパンチャーは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物(ポンチ)は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部をオグラ社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました。

• 「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
• 製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
• 一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。
• ポンチ先端中央の突起部を２倍(オグラ社比)に拡大して見やすく、位置合わせが容易になりました。

紹介動画

加工材料と寸法【単位：ｍｍ】

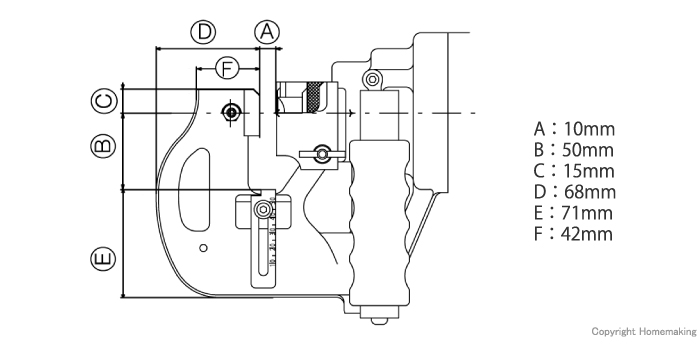

アゴ部分寸法図

1バッテリ(2.5Ah)あたりの穴あけ回数

一般鋼材 (SS400相当品)	Φ20/t9: 90回
ステンレス鋼材 (SUS304)	Φ20/t6: 140回

※2.5Ahバッテリ使用時。メーカーテスト値による。穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します。

製品仕様

品番	N9205WMX
最大奥行	50mm
穴形状	丸穴/長穴
最大穴あけ能力 (穴径 / 板厚)	一般鋼材 (SS400相当品): Φ20/t9 ステンレス鋼材 (SUS304): Φ20/t6
バッテリ	電圧：36V(40Vmax)
本体外形寸法	393(L)x129(W)x325(H)mm
質量	11.7kg(バッテリ含む)
標準付属品	バッテリ2.5Ah(BL4025)×1、充電器(DC40RA) ポンチΦ14mm、ダイスSB14、グリップ、ナット締付棒、 六角棒レンチ (3 · 4)、スパナ (8 × 10)、商品ケース ※「本体のみ」は電池・充電器別売

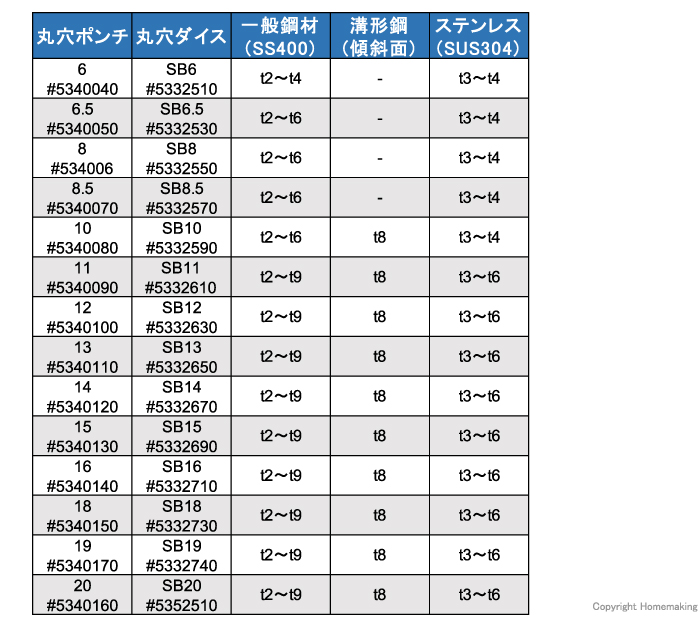

丸穴ポンチ･ダイス対応板厚【単位：mm】

軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】

長穴ポンチ･ダイス対応板厚【単位：mm】

縦用長穴ポンチ･ダイス対応板厚【単位：mm】
