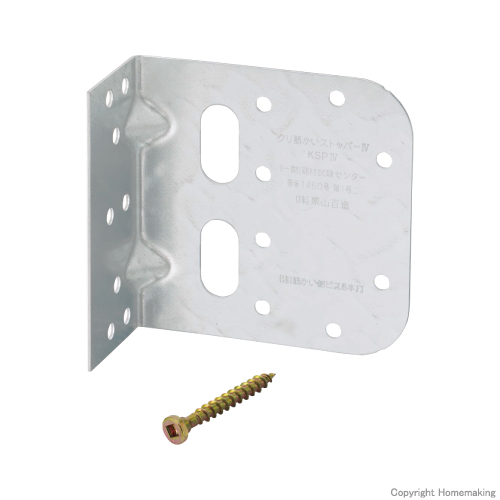

クリ筋かいストッパーIV 1箱(50個入)::KSPIV
[画像クリックで拡大表示]
軽量・薄型！2面止めの筋かい金物！外・内使い、床合板有・無OK!!
- クリ筋かいストッパーIVは、木造軸組工法において壁倍率２倍の筋かい(45×90以上)を柱と筋かいの2面で接合する金物です。
- ホールダウン金物と緊結するアンカーボルトや引き寄せボルト等に干渉しにくく、左右どちらでも使え、内使いも可能です。又、床合板(30mm)が入っても使用可能です。
- 柱側の幅を45mmに改良したことで、内使い時にも取付位置決めが容易になり収まりよく施工できます。
- 材質強度の高いものを採用したことで従来製品よりも薄型、軽量化を実現しました。
- 告示第1460号第一号(ニ)
取付例
クリ筋かいストッパーIVの耐力
| 種類 | 基準せん断耐力 | 告示第1460号 第一号 |
| KSPIV(外使い) | 2.97kN | ニ |
| KSPIV(外使い・床合板対応) | 3.19kN | |
| KSPIV(内使い) | 3.08kN | |
| KSPIV(内使い・床合板対応) | 3.08kN |
試験機関：(一財)建材試験センター
取付図
使用方法
外使い(45×90筋かい使用時)
1.寸法カットされた筋かいをセットし、横架材又は床合板上面から高さ約160mmの位置にクリ筋かいストッパーIVを合わせます。
2.柱側8ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。
3.筋かい側にかかる固定穴6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（取付図参照）
2.柱側8ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。
3.筋かい側にかかる固定穴6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（取付図参照）
内使い(45×90筋かい使用時)
1.横架材又は床合板上面から高さ約160mmの位置にクリ筋かいストッパーIVをセットし、柱側8ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。
2.次に寸法カットされた筋かいをセットし、筋かい側にかかる固定穴6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（取付図参照）
2.次に寸法カットされた筋かいをセットし、筋かい側にかかる固定穴6ヶ所に専用ビスクリ平頭ビス（5×45）を打ち込み固定してください。（取付図参照）
※筋かい側ビス穴8ケ所のうち6ケ所に必ず専用ビスを打ち込んでください。
寸法図
| 商品名 | クリ筋かいストッパーIV |
| 品番 | KSPIV |
| 材質 | 溶融亜鉛めっき鋼板及び鋼帯 SGC590 |
| 表面処理 | 溶融 Z27 |
| 付属部品 | 専用ビス／四角穴付クリ平頭ビス(5×45)…14本(筋かい用6本・柱用8本) |
| 入数 | 50個／ケース(専用ビス：70本入×10袋) |
