クリ高耐力ホールダウン 58(枠材30mm対応) 1箱(5個入)::KHD-58W30
[画像クリックで拡大表示]

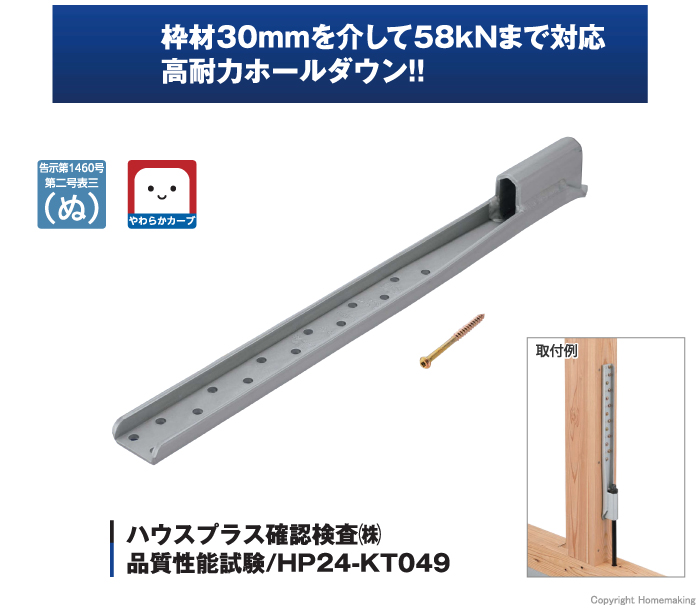

枠材30mmを介して58kNまで対応！高耐力ホールダウン！！
- クリ高耐力ホールダウン58は、枠材(30mm)を介して柱と基礎、柱と横架材、上下階の柱を緊結する金物です。
- 専用ビス(7×90)を使用することで柱に30mmの枠材を介しても接合することができます。
- M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
- コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
クリ高耐力ホールダウン58(枠材30mm対応)の耐力
| 記号 | 短期基準耐力 | 接合部倍率 (N値計算用) |
告示第1460号 第二号 |
| KHD-58W30 (枠材30mm対応) |
58.9kN | 11.1 | 表三(ぬ) |
検査機関：ハウスプラス確認検査株式会社

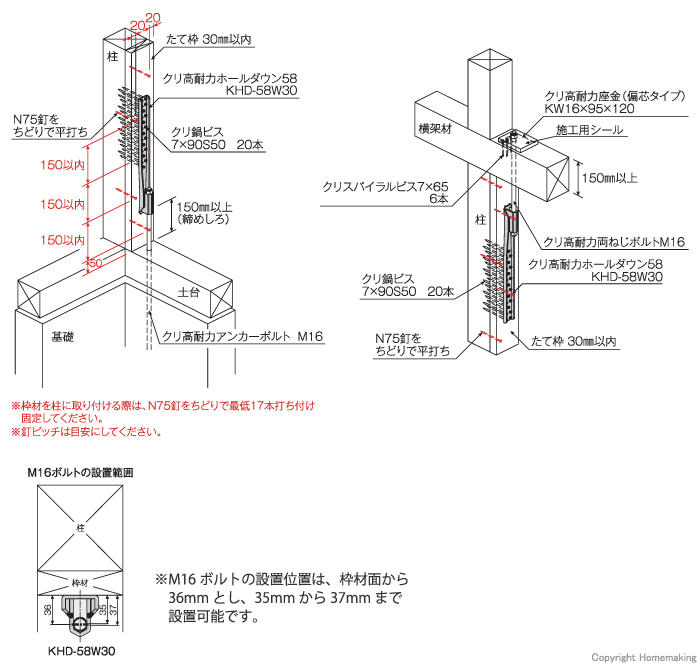

取付図
使用方法
1.柱に厚さ30mmの枠材をN75釘で平打ち(ちどりで150mm間隔)し、クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)にくり高耐力ホールダウンを通し専用ビスクリ鍋ビス(7×90)を枠材の上から20本打ち込んでください。
2.クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)を高耐力用六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。
2.クリ高耐力アンカーボルト・クリ高耐力両ねじボルト(M16)を高耐力用六角ナット(M16)で固定してください。(取付図参照)
※専用丸座金は必要ありません。

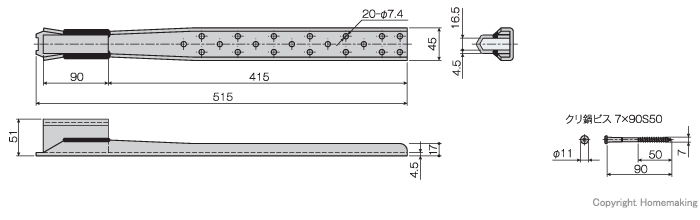

寸法図
仕様
| 商品名 | クリ高耐力ホールダウン 58(枠材30mm対応) |
| 品番 | KHD-58W30 |
| 材質 | 板部：JIS G 3101 一般構造用圧延鋼材SS540 ボルト受け部：JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC |
| 表面処理 | ダクロタイズド |
| 付属部品 | 専用ビス/四角穴付クリ鍋ビス[7×90(S50)]…20本 |
| 入数 | 5個（専用ビス：20本入×5袋） |
商品に関するお問い合わせはこちら
株式会社 栗山百造 <本社>0256-32-0371
|
