羽子板HD15kN <片引きセット> 1箱(10セット入)::AF431500
[画像クリックで拡大表示]

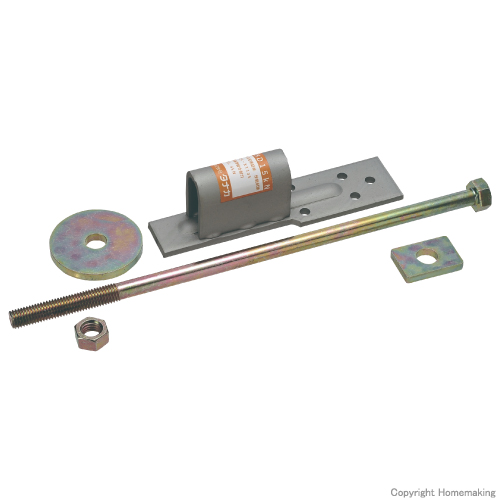

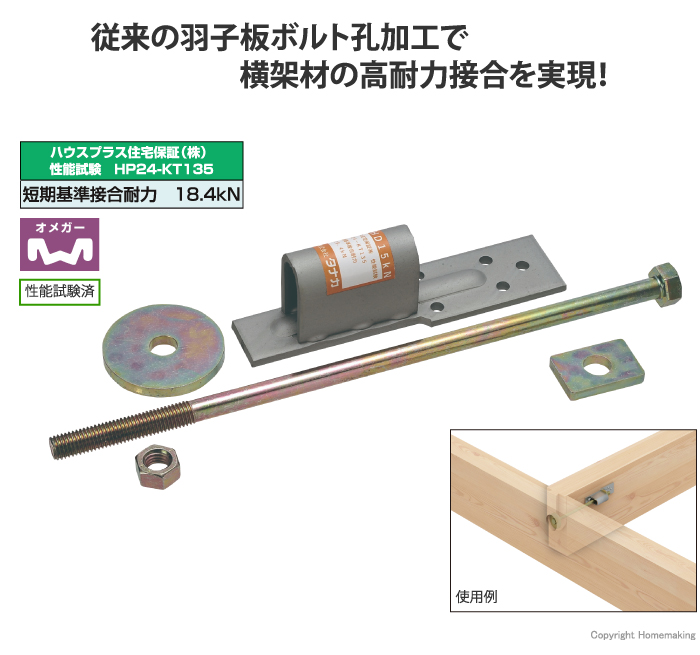

従来の羽子板ボルト孔加工で横架材の高耐力接合を実現！
- 横架材端部の接合に使用します。
- 従来の羽子板ボルトを超える横架材端部の接合が可能です。
- 従来の羽子板ボルトのボルト孔加工で施工が可能です。
（ボルト孔φ15、座堀り外径φ60、座堀り深さ30mm以内） - ハウスプラス住宅保証株式会社による接合部性能試験済み商品です
ハウスプラス住宅保証(株) HP24-KT135
短期基準接合耐力 18.4ｋN

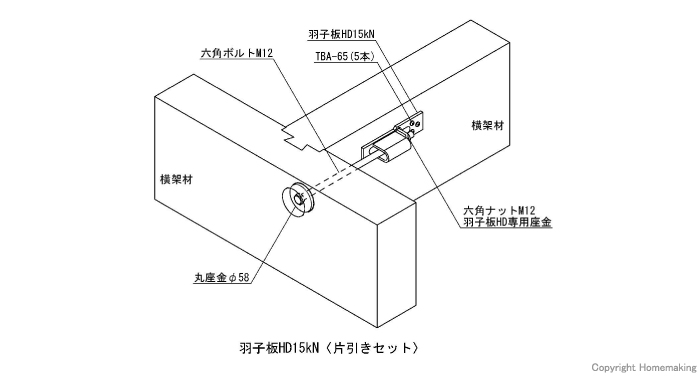

取付参考図
※座掘り寸法（外径φ60）の深さは、30㎜以内としてください。
施工方法
- 納まりまたはボルトの長さに合わせて羽子板HD15kNを専用角ビットビスTBA-65（5本）でとめつけてください。 ※締め代30㎜以上
- 羽子板HD15kNにボルトを通し、羽子板HD専用座金及び丸座金φ58を介してナットで締め付けてください。
※納まりに応じてサイズの異なるボルトを使用する場合は別途、六角ボルトM12または両ネジボルトM12をご用意ください。

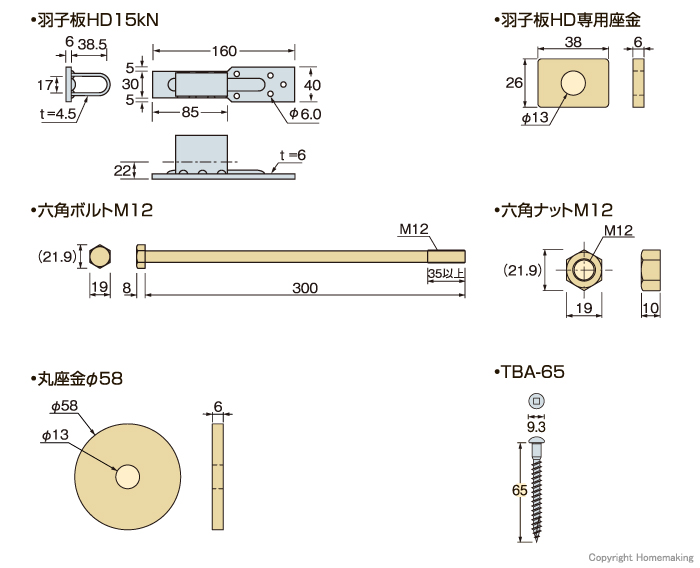

寸法図
製品仕様
| 商品コード | 梱包(1ケース) | 付属金物(1セットあたり) | 重量 |
| AF431500 | 10セット | 専用角ビットビス TBA-65(5本) 羽子板HD専用座金(1枚) 六角ボルトM12×300(1本) 丸座金Φ58(1枚) |
9.0kg |
| 材質 | 羽子板HD15kN | JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC |
| 羽子板HD専用座金 | JIS G 3101(一般構造用圧延鋼材)SS400 | |
| 六角ボルトM12 | JIS B 1180 及びJIS B 1051 強度区分4.6 または4.8 を満足する炭素鋼 | |
| 六角ナットM12 | JIS B 1181 及びJIS B 1052 強度区分4T を満足する炭素鋼 | |
| 丸座金φ58 | JIS G 3101(一般構造用圧延鋼材)SS400 | |
| 表面処理 | 羽子板HD15kN | エコートRWH 処理 |
| 羽子板HD専用座金 | JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C | |
| 六角ボルトM12 | ||
| 六角ナットM12 | ||
| 丸座金φ58 |
商品に関するお問い合わせはこちら
株式会社タナカ 0120-558-313
受付時間 平日 9:00～17:00 |
