羽子板HD15kN <両引きセット> 1箱(5セット入)::AF431600
[画像クリックで拡大表示]

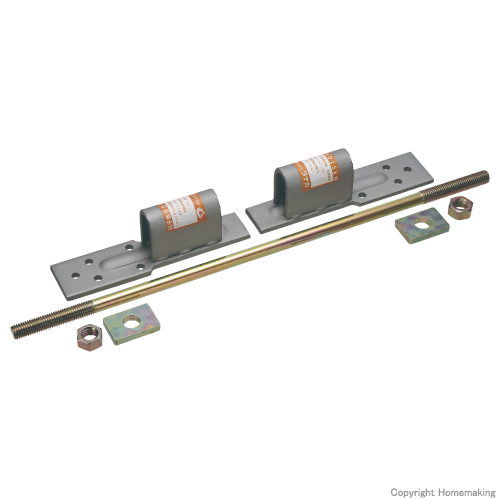

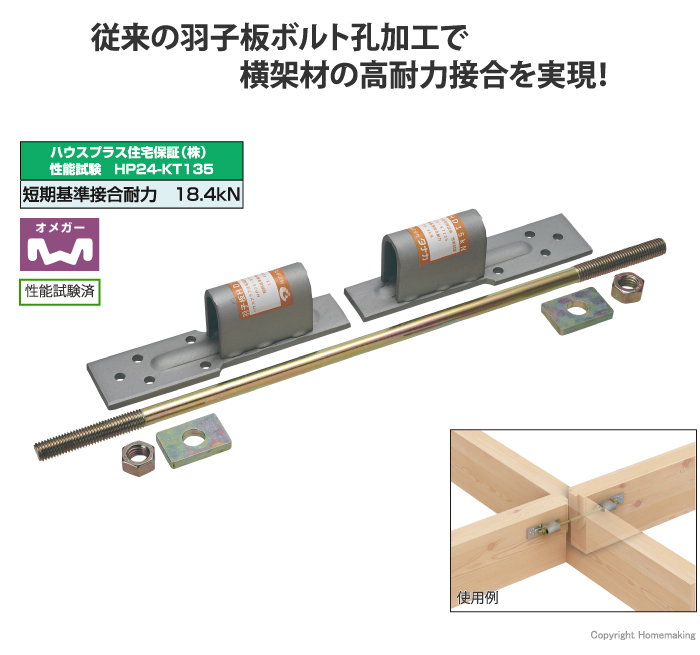

従来の羽子板ボルト孔加工で横架材の高耐力接合を実現！
- 横架材相互の接合に使用します。
- 従来の羽子板ボルトを超える横架材端部の接合が可能です。
- 従来の羽子板ボルトのボルト孔加工で施工が可能です。
（ボルト孔φ15、座堀り外径φ60、座堀り深さ30mm以内） - ハウスプラス住宅保証株式会社による接合部性能試験済み商品です
ハウスプラス住宅保証(株) HP24-KT135
短期基準接合耐力 18.4ｋN

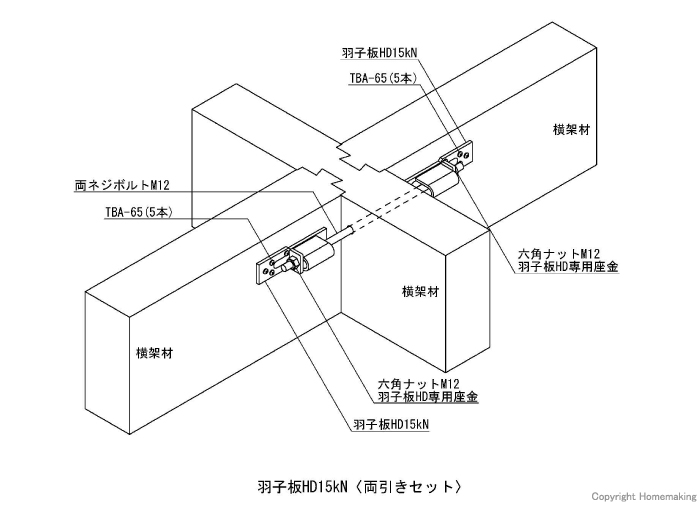

取付参考図
※座掘り寸法（外径φ60）の深さは、30㎜以内としてください。
施工方法
- 羽子板HD15kNを専用角ビットビスTBA-65 (5本)でとめ付けてください。(金物1個あたり) ※締め代30㎜以上
- 両方の羽子板HD15kNに両ネジボルトを通し、羽子板HD 専用座金を介してナットでそれぞれ締め付けてください。
※納まりに応じてサイズの異なるボルトを使用する場合は別途、六角ボルトM12または両ネジボルトM12をご用意ください。

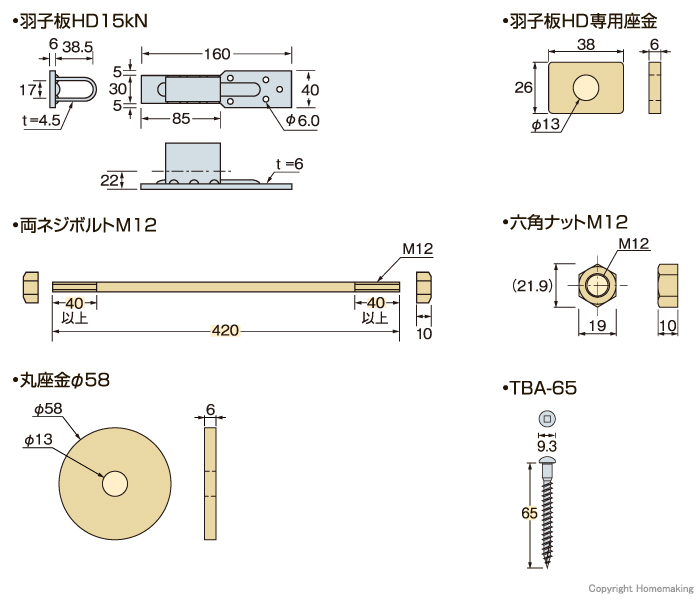

寸法図
製品仕様
| 商品コード | 梱包(1ケース) | 付属金物(1セットあたり) | 重量 |
| AF431600 | 5セット | 専用角ビットビス TBA-65(10本) 羽子板HD専用座金(2枚) 両ネジボルトM12×420(1本) |
7.0kg |
| 材質 | 羽子板HD15kN | JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC |
| 羽子板HD専用座金 | JIS G 3101(一般構造用圧延鋼材)SS400 | |
| 両ネジボルトM12 | JIS B 1180 及びJIS B 1051 強度区分4.6 または4.8 を満足する炭素鋼 | |
| 六角ナットM12 | JIS B 1181 及びJIS B 1052 強度区分4T を満足する炭素鋼 | |
| 表面処理 | 羽子板HD15kN | エコートRWH 処理 |
| 羽子板HD専用座金 | JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C | |
| 両ネジボルトM12 | ||
| 六角ナットM12 |
