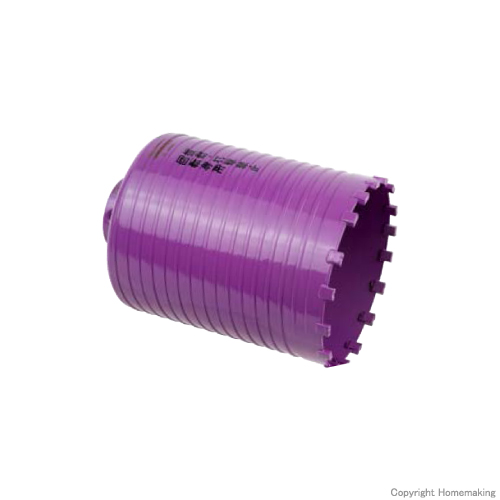

乾式 管管コアドリル(ボディーのみ) 120mm LまたはXシャンク用: 他:PCHYEP120C
[画像クリックで拡大表示]

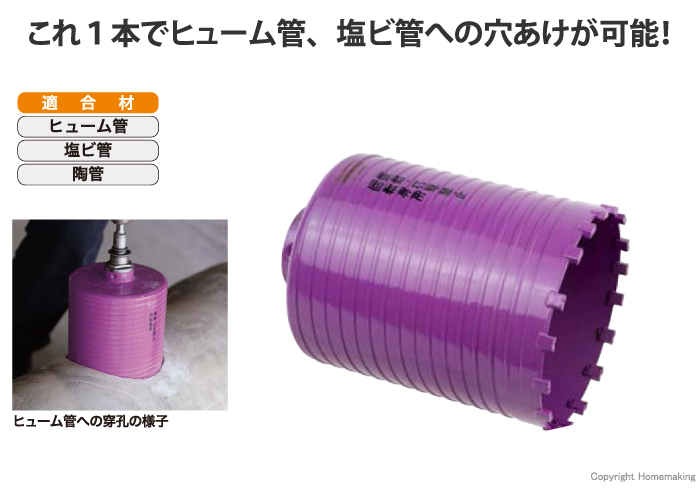

１本でヒューム管、塩ビ管への穴あけが可能
- ボディ(カッター)のみ
- 乾式でヒューム管、塩ビ管、陶管への穴あけが可能
※カッターのみでは使用できません。
カッター、シャンク、被削材に応じてセンターピン(PCHPCP3)またはセンタードリル(PCHWCD225）をお求めください。

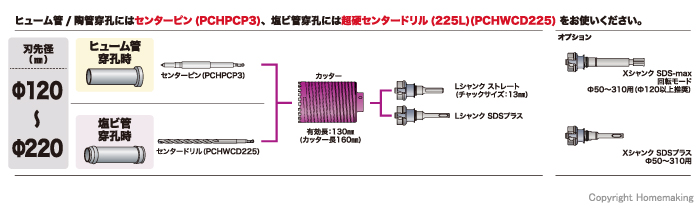

組み合わせ図
寸法図
製品仕様
| 品番 | 刃先径 | 有効長 | カッター長 | チャックサイズ | |
| PCHYEP120C | 120mm | 130mm | 160mm |
|
|
| PCHYEP130C | 130mm | ||||
| PCHYEP150C | 150mm | ||||
| PCHYEP170C | 170mm | ||||
| PCHYEP200C | 200mm | ||||
| PCHYEP220C | 220mm | ||||
| 取付陶管ソケット呼径 | ドライモンドコアドリル・サイズ |
| 100 | 150mm |
| 150 | 200mm |
ヒューム管に塩ビ管ソケットを取り付ける場合
| 取付塩ビ管ソケット呼径 | ドライモンドコアドリル・サイズ |
| 100 | 120mm |
| 150 | 170mm |
| 200 | 220mm |
塩ビ管穴あけサイズ表
| 取付塩ビ管ソケット呼径 | 塩ビ管用コアドリル・サイズ |
| 100 | 120mm |
| 150 | 170mm |
| 200 | 220mm |
■ポリクリックシリーズ
 |
|
新着脱システムにより、切削コアの取り出し、カッターの交換がより簡単になりました。 |
|
多くのサイズ、色々なカッターが使えます。 |
|
電動機のパワーロスを軽減。電動機の打撃にも耐えられる。 |
|
ワンタッチ着脱方式で切削コアの取り出し、交換がより簡単になりました。 |
|
ロングシャンク使用により、カッター有効長以上の穿孔が可能。 |
|
■ロングシャンクの使用例
Sシャンク200L、SシャンクSDS200Lロングシャンクは、刃先径φ29以上で使用出来ます。(Sシャンクストッパーの外径がφ27の為、刃先径φ29以上のカッターでないとストッパーが穴に引っ掛り深穴の穴あけが出来ません。)
 |
位置決め 2〜3mmカッターが被削材に食い込んだ時点でセンターピンを取りはずしてください。 |
 |
穿孔 カッター有効長150mmの為有効長を穿孔した時点でカッターを引上げてください。 |
 |
タガネなどで中に残っているコンクリートを砕いて取り除いてください。 |
 |
ロングシャンクで再び穿孔してください。 |
 |
タガネなどで中に残っているコンクリートを砕いて取り除いてください。 |
