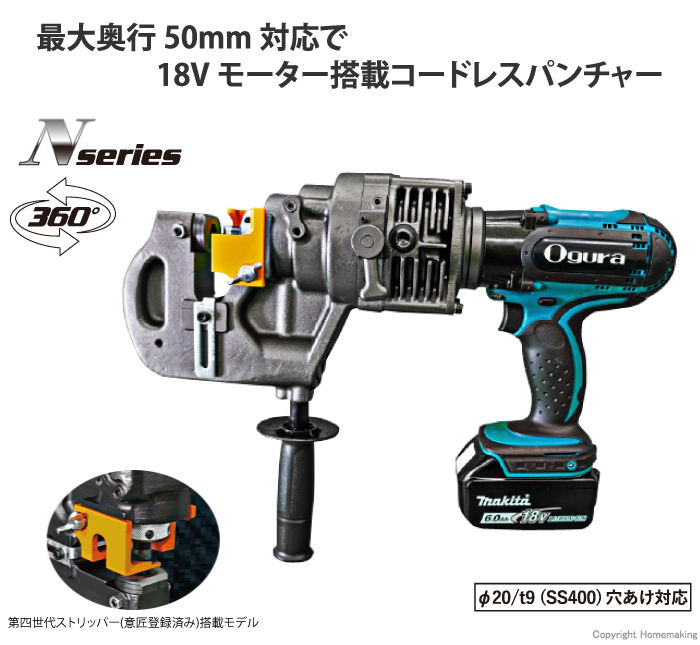

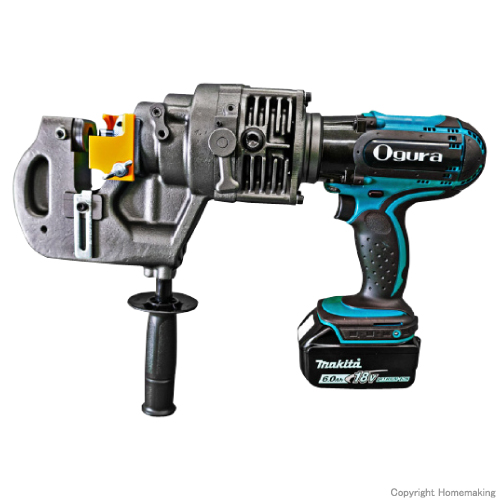

18V　コードレスパンチャー(複動式)　(6.0Ah電池・充電器・ケース付)::N9205WDS

『N』シリーズとは▲▲▲▲

オグラの新型パンチャー『N』シリーズは、複動式、構造強化したポンチ取り付け部を特長とし、さらに『N』シリーズ用刃物（ポンチ）は、１種類で軟鋼･ステンレス･平鋼･アングル･溝形鋼にも使え、ポンチ先端部も中央突起部を当社比２倍に拡大して見やすく、位置合わせが容易に使いやすくなりました

• 「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材への引っ掛かりが解消され、ストレスなく現場作業ができます。
• 製品構造を原点から見直し、使う人の身になって、刃物（ポンチ･ダイス）取り付け部を新たに設計し強化しました。
• 一般鋼材、ステンレス、溝形鋼、アルミ、銅への加工が同じ刃物で可能になりました。
  ※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。

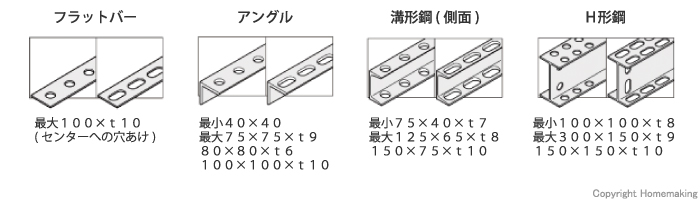

加工材料と寸法(単位：mm)

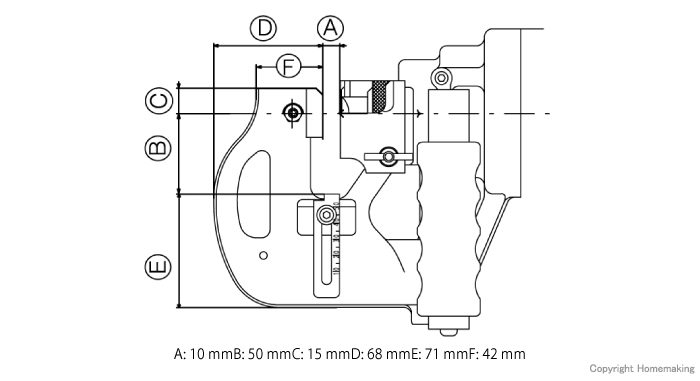

アゴ部分寸法図

製品仕様

品番	N9205WDS
モーター	直流マグネットモーター
最大奥行	50mm
穴形状	丸穴/長穴
最大穴あけ能力 (穴径/板厚)	一般鋼材 (SS400相当品): Φ20/t9 ステンレス鋼材 (SUS304): Φ20/t6
質量	11.3kg (バッテリ含む）
本体外形寸法	L424×W129×H325mm(グリップ付)
標準付属品	ポンチΦ14mm、ダイスSB14、グリップ、 ナット締付棒、六角棒レンチ (3 · 4)、スパナ (8 × 10)、 ケース、バッテリ(6.0Ah)、充電器

丸穴ポンチ・ダイス対応板厚

丸穴ポンチ	丸穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス材(SUS304)
6 #5340040	SB6 #5332510	t2～t4	-	t3～t4
6.5 #5340050	SB6.5 #5332530	t2～t6	-	t3～t4
8 #5340060	SB8 #5332550	t2～t6	-	t3～t4
8.5 #5340070	SB8.5 #5332570	t2～t6	-	t3～t4
10 #5340080	SB10 #5332590	t2～t6	t8	t3～t4
11 #5340090	SB11 #5332610	t2～t9	t8	t3～t6
12 #5340100	SB12 #5332630	t2～t9	t8	t3～t6
13 #5340110	SB13 #5332650	t2～t9	t8	t3～t6
14 #5340120	SB14 #5332670	t2～t9	t8	t3～t6
15 #5340130	SB15 #5332690	t2～t9	t8	t3～t6
16 #5340140	SB16 #5332710	t2～t9	t8	t3～t6
18 #5340150	SB18 #5332730	t2～t9	t8	t3～t6
19 #5340170	SB19 #5332740	t2～t9	t8	t3～t6
20 #5340160	SB20 #5352510	t2～t9	t8	t3～t6

軟鋼板厚１０ｍｍ専用丸穴ポンチ

丸穴ポンチ	丸穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス (SUS304)
12X #5340400	SB12 #5332630	t2～t10	t10	t3～t6
13X #5340410	SB13 #5332650	t2～t10	t10	t3～t6
14X #5340420	SB14 #5332670	t2～t10	t10	t3～t6
15X #5340430	SB15 #5332690	t2～t10	t10	t3～t6
16X #5340440	SB16 #5332710	t2～t10	t10	t3～t6
18X #5340450	SB18 #5332730	t2～t10	t10	t3～t6
19X #5340460	SB19 #5332740	t2～t10	t10	t3～t6

長穴ポンチ・ダイス対応板厚

長穴ポンチ	長穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス材(SUS304)
6.5×10 #5340200	6.5×10B #5332010	t2～t6	-	t3～t4
6.5×13 #5340210	6.5×13B #5332030	t2～t6	-	t3～t4
8.5×13 #5340220	8.5×13B #5332050	t2～t6	-	t3～t4
8.5×17 #5340230	8.5×17B #5332070	t2～t6	-	t3～t4
9×13.5 #5340240	9×13.5B #5332090	t2～t6	-	t3～t4
9×18 #5340250	9×18B #5332110	t2～t6	-	t3～t4
10×15 #5340260	10×15B #5332130	t2～t8	t8	t3～t6
10×20 #5340270	10×20B #5332150	t2～t8	t8	t3～t6
11×16.5 #5340280	11×16.5B #5332170	t2～t9	t8	t3～t6
12×18 #5340290	12×18B #5332190	t2～t9	t8	t3～t6
13×19.5 #5340300	13×19.5B #5332210	t2～t9	t8	t3～t6
14×21 #5340310	14×21B #5332230	t2～t9	t8	t3～t6
15×21 #5340320	15×21B #5340550	t2～t9	t8	t3～t6

縦用長穴ポンチ･ダイス対応板厚

縦用長穴ポンチ	縦用長穴ダイス	一般鋼材(SS400)	溝形鋼(傾斜面)	ステンレス材(SUS304)
TN12×20 #5340350	TN12×20B #5340510	t2～t9	t8	t3～t6
TN14×20 #5340360	TN14×20B #5340530	t2～t9	t8	t3～t6
