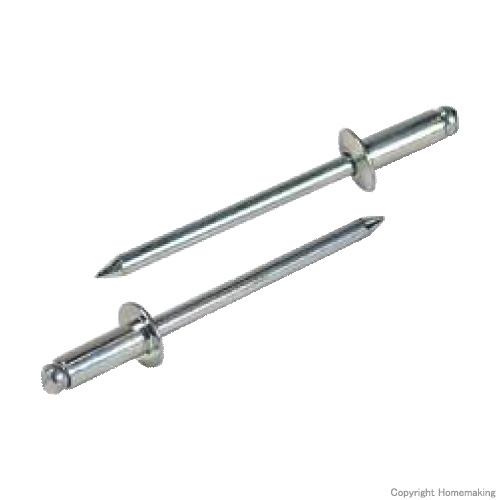

ブラインドリベット(アルミ/鉄) 1箱(1000本入): 他:NSA32

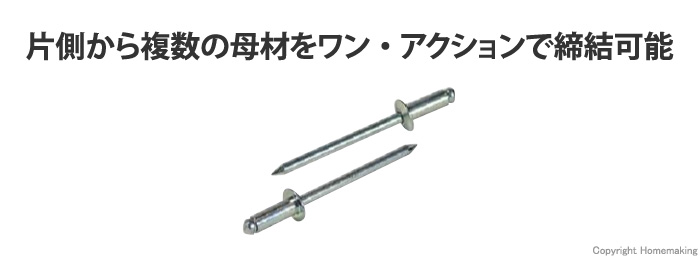

片側から複数の母材をワン・アクションで締結可能
- 丸頭は標準的な形状で、サイズ展開も豊富
- 様々な製品の製造組立 ・航空機、船舶、電車、自動車他の各種車輌

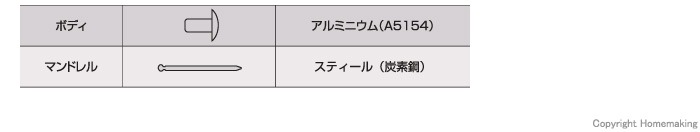

- ボディ:アルミニウム(A5154)
- マンドレル:スティール(炭素鋼)
- 化粧箱入
・農機具・家具・標識他の看板
・板金・建築・サッシ・インテリア等

材質

強度
品番 | 引張強度 | 剪断強度 |
NSA32 | 0.70kN | 0.48kN |
NSA33 | ||
NSA34 | ||
NSA41 | 1.35kN | 0.96kN |
NSA42 | ||
NSA43 | ||
NSA44 | ||
NSA45 | ||
NSA46 | ||
NSA48 | ||
NSA410 | 1.34kN | 0.87kN |
NSA412 | ||
NSA52 | 2.20kN | 1.55kN |
NSA53 | ||
NSA54 | ||
NSA55 | ||
NSA56 | ||
NSA58 | ||
NSA510 | ||
NSA512 | ||
NSA62 | 3.30kN | 2.20kN |
NSA63 | ||
NSA64 | ||
NSA65 | ||
NSA66 | ||
NSA68 | ||
NSA610 | ||
NSA612 | ||
NSA614 | ||
NSA616 |

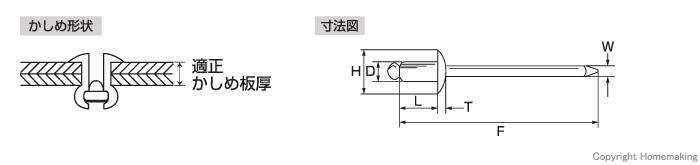

寸法

品番 | 下穴径 (φmm) |
ツバ | リベット | 適正 かしめ板厚 (mm) |
シャフト | 入数 | |||
径H (φmm) |
厚T (mm) |
径D (φmm) |
長さL (mm) |
径W (φmm) |
長さF (mm) |
||||
NSA32 | 2.5~2.6 | 4.8 | 0.9 | 2.4 | 5.6 | 1.0~3.2 | 1.45 | 35 | 1000本入 |
NSA33 | 2.5~2.6 | 4.8 | 0.9 | 2.4 | 7.6 | 1.6~4.8 | 1.45 | 35 | 1000本入 |
NSA34 | 2.5~2.6 | 4.8 | 0.9 | 2.4 | 9.1 | 3.2~6.4 | 1.45 | 35 | 1000本入 |
NSA41 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 4.8 | 1.0~1.6 | 1.80 | 38 | 1000本入 |
NSA42 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 6.5 | 1.0~3.2 | 1.80 | 38 | 1000本入 |
NSA43 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 8.2 | 1.6~4.8 | 1.80 | 38 | 1000本入 |
NSA44 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 9.9 | 3.2~6.4 | 1.80 | 38 | 1000本入 |
NSA45 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 11.6 | 4.8~8.0 | 1.80 | 42 | 1000本入 |
NSA46 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 13.3 | 6.4~9.5 | 1.80 | 42 | 1000本入 |
NSA48 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 16.7 | 9.5~12.7 | 1.80 | 45 | 1000本入 |
NSA410 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 19 | 12.7~15.9 | 1.90 | 53 | 1000本入 |
NSA412 | 3.3~3.4 | 6.4 | 1.1 | 3.2 | 23 | 15.9~19.1 | 1.90 | 53 | 1000本入 |
NSA52 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 7.2 | 1.2~3.2 | 2.24 | 42 | 1000本入 |
NSA53 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 8.9 | 1.6~4.8 | 2.24 | 42 | 1000本入 |
NSA54 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 10.5 | 3.2~6.4 | 2.24 | 42 | 1000本入 |
NSA55 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 12.2 | 4.8~8.0 | 2.24 | 42 | 1000本入 |
NSA56 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 13.9 | 6.4~9.5 | 2.24 | 48 | 1000本入 |
NSA58 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 17.2 | 9.5~12.7 | 2.24 | 48 | 1000本入 |
NSA510 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 19.7 | 12.7~15.9 | 2.24 | 55 | 1000本入 |
NSA512 | 4.1~4.2 | 8.0 | 1.3 | 4.0 | 23 | 15.9~19.1 | 2.24 | 55 | 1000本入 |
NSA62 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 7.6 | 1.6~3.2 | 2.64 | 48 | 1000本入 |
NSA63 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 9.3 | 1.6~4.8 | 2.64 | 48 | 1000本入 |
NSA64 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 11.0 | 3.2~6.4 | 2.64 | 48 | 1000本入 |
NSA65 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 12.8 | 4.8~8.0 | 2.64 | 48 | 1000本入 |
NSA66 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 14.5 | 6.4~9.5 | 2.64 | 56 | 1000本入 |
NSA68 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 17.9 | 9.5~12.7 | 2.64 | 56 | 1000本入 |
NSA610 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 21.3 | 12.7~15.9 | 2.64 | 56 | 1000本入 |
NSA612 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 24.8 | 15.9~19.1 | 2.64 | 60 | 500本入 |
NSA614 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 28.2 | 19.1~22.3 | 2.64 | 66 | 500本入 |
NSA616 | 4.9~5.0 | 9.6 | 1.9 | 4.8 | 29.7 | 22.3~25.4 | 2.64 | 66 | 500本入 |
![]()
