ホールダウンコーナー 10kN用 1箱(50個セット)::AF5020

タナカ

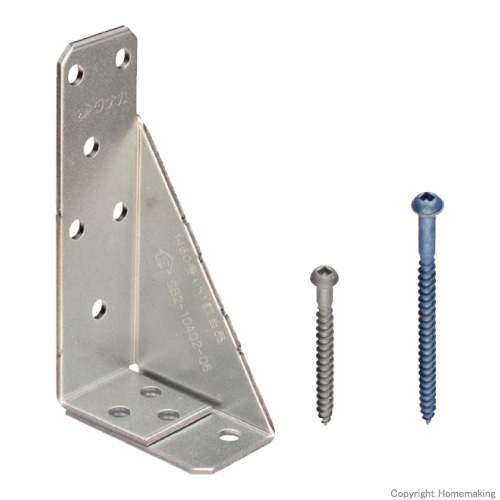

ホールダウンコーナー 10kN用 1箱(50個セット)

[画像クリックで拡大表示]

横架材と柱および横架材同士の接合に使用

  • 羽子板ボルトを使用しなければならない横架材と柱及び横架材と横架材の接合に使用できます
  • 横架材や柱を施工したあとでも取り付けができます
  • 改修時に羽子板ボルトのための孔加工や外壁に手を加えることなく、横架材同士の接合ができます
  • 性能認定品
  • 短期許容引張耐力:13.5kN
ホールダウンコーナー

取付参考図

ホールダウンコーナー

施工方法

  • 桁と梁および通し柱と桁との接合部に位置を合わせます。
  • 専用角ビットビスTB-101を桁側または通し柱側に4本、専用角ビットビスTBA-65を梁側または桁側に6本とめ付けてください。
    ※専用角ビットビスTB-101およびTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

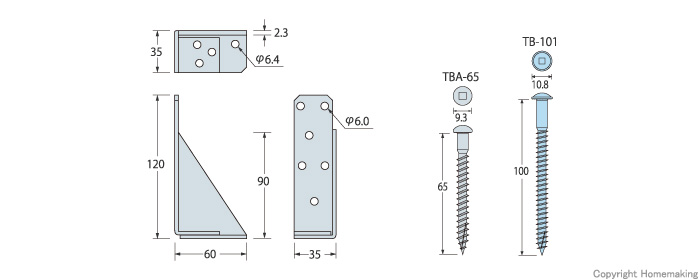

寸法図 ※単位:mm

ホールダウンコーナー
商品コード AF5020
サイズ 35×120×60×2.3(t)mm
梱包(1ケース) 50個
付属金物 専用角ビットビス TBA-65D 300本、TB-101 200本入
重量 14.0kg
材質 NSDHC[日本製鉄(株)製]
表面処理 合金めっき鋼板「スーパーダイマ」ZQNK18 クロメートフリー
※「スーパーダイマ」は、日本製鉄(株)の登録商標です。

商品に関するお問い合わせはこちら
株式会社タナカ
 ※タナカのホームページに移動します。
株式会社タナカ 0120-558-313

受付時間 平日 9:00~17:00
商品ID 商品名・品番 価格 掛率 数量 カートへ
20564 タナカ
ホールダウンコーナー 10kN用 1箱(50個セット) AF5020
定価: 31,000円
特価:16,600円
税込:18,260円
53.6掛
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
アイコン表記について>>
当サイトはプロ用の道具・工具・資材を店舗を通さず、卸値又はそれに順ずる価格でお届けする、
プロのためのサイトです。
※お買い上げ合計金額が税別2万円以上であれば何個口でも送料無料!(但し一部商品、沖縄県、一部地域を除く)

お電話でのご注文は...
フリーダイヤル:0120-921-841、携帯電話から:0172-43-1551(受付:平日9:00~17:30 日祝は休み)

関連商品

金物用専用ビス TBA-65 65mm 1袋(100本入) AA3B01
定価: 2,050
特価: 1,510
税込: 1,661
掛率: 73.7
