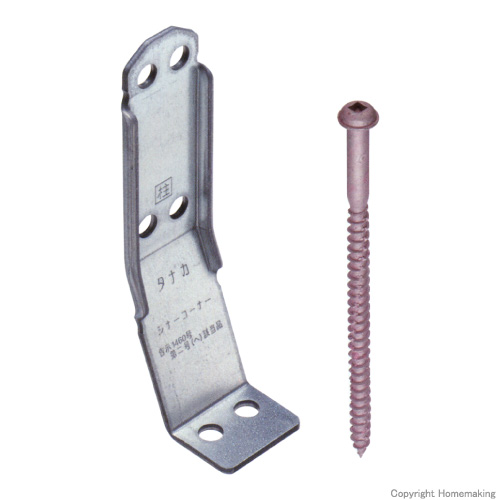

シナーコーナー 枠材仕様 1箱(50個入)::AA1578
[画像クリックで拡大表示]
高張力鋼板の採用で大幅軽量＆スリム化！
- 専用角ビットビスTBA-120でとめ付けることにより、枠材を切り欠くことなく、取り付けが可能（柱側の枠材の厚みは、30mm・45mmに対応可）
- 柱や横架材の施工後に羽子板ボトルやホールダウン金物10kNが必要になった場合でも、孔加工が不要なため、後から取り付けできます
- 120mmのビスを横架材側に2本、柱側に4本打つだけなので、施工の効率化が図れます
- また横架材側のビス孔位置が柱面より離れており施工しやすくなっています
- 高張力鋼板を採用し、従来製品に比べ大幅な軽量化を実現しました
- 本体幅が30mmとスリムなため、壁内に納まりよく施工できます
- 告示1460号第二号(へ)
- ハウスプラス住宅保証の接合部金物試験済み商品です

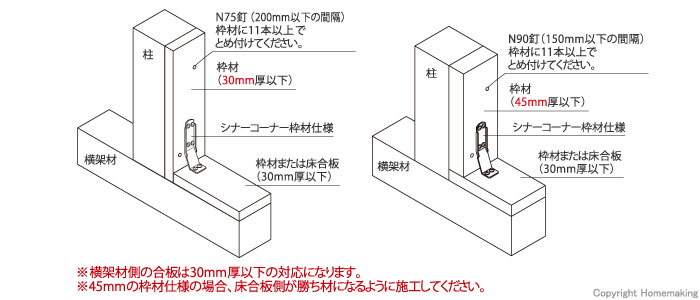

取付参考図
施工方法
- 枠材の上から本体を「柱」の刻印のある方を柱側にして取り付け位置に合わせます。
- 専用角ビットビスTBA-120を横架材側に2本、柱側に4本とめ付けてください。ビスの締め付けには、3番四角ビット(別売品)をご使用ください。
注意事項
- 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
- 柱側の枠材の厚みにより枠材と合板との勝ち負けが決まっています。

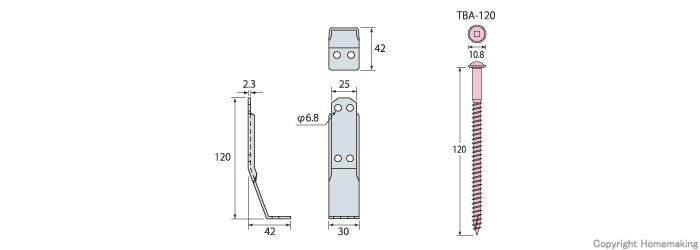

寸法図 単位：mm
| 品番 | AA1578 |
| サイズ | 2.3×30×120×42mm |
| 梱包(1ケース) | 50個セット |
| 付属金物 | 専用角ビットビス TBA-120(300本) |
| 重量 | 10.0kg/ケース |
| 材質 | 溶融亜鉛めっき高張力鋼板 |
| 表面処理 | JIS G 3302(Z27)相当 |
