レバーブロックL5形 0.8t×1.5m: 他:LB008
[画像クリックで拡大表示]
小形・軽量、強靭なフレームでタフに使える
- 今までにない小形・軽量化を実現
- 操作性と安全性を重視して開発されたプロフェッショナル仕様
- 運輸、橋梁、建築、土木、造船、林業などあらゆる現場で活躍
- 独自の遊転装置で作業を大幅にスピードアップ

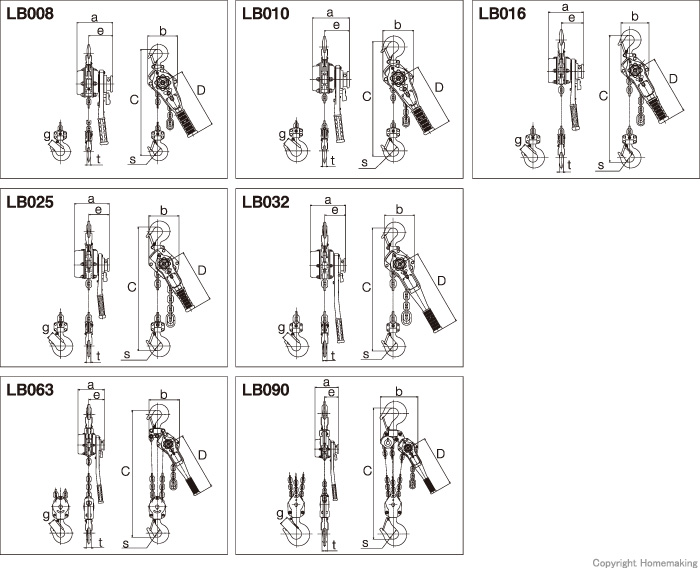

寸法図
製品仕様
| 形式 | LB008 | LB010 | LB016 | LB025 | LB032 | LB063 | LB090 | |
| 定格荷重 | 0.8t | 1t | 1.6t | 2.5t | 3.2t | 6.3t | 9t | |
| 標準揚程 | 1.5m | 1.5m | 1.5m | 1.5m | 1.5m | 1.5m | 1.5m | |
| 手にかかる力 | 284N (29kg) |
353N (36kg) |
333N (34kg) |
363N (37kg) |
363N (37kg) |
372N (38kg) |
382N (39kg) |
|
| ロードチェーン 線径×掛数 |
5.6×1 | 5.6×1 | 7.1×1 | 8.8×1 | 10×1 | 10×2 | 10×3 | |
| 作動荷重※1 | 1200kg | 1500kg | 2400kg | 3800kg | 4800kg | 7900kg | 11300kg | |
| 質量※2 | 5.7kg | 5.9kg | 8kg | 11.2kg | 15kg | 26kg | 40kg | |
| 揚程1m増し 増加質量 |
0.7kg | 0.7kg | 1.1kg | 1.7kg | 2.3kg | 4.7kg | 7kg | |
| 寸法 (mm) |
a | 144 | 144 | 159 | 173 | 190 | 190 | 190 |
| b | 119 | 119 | 126 | 150 | 159 | 217 | 304 | |
| C | 280 | 300 | 335 | 375 | 395 | 540 | 680 | |
| D | 245 | 245 | 265 | 265 | 415 | 415 | 415 | |
| e | 97 | 97 | 100 | 102 | 112 | 112 | 112 | |
| g | 23.5 | 29 | 32 | 36.5 | 39 | 50 | 72.5 | |
| s | 35.5 | 42.5 | 42.5 | 47 | 50 | 60 | 85 | |
| t | 14 | 15 | 19 | 21 | 24.5 | 34 | 41.5 | |
※1：JIS B8819に規定されている「作動試験の作動荷重」であり、テストロードの数値です。実際の作業で負荷できる荷重ではありません。
※2：標準揚程の場合の質量です。
