立吊クランプ(ロックハンドル式クランプ)　0.5t(0〜19mm)　1個: 他:SVC0.5H

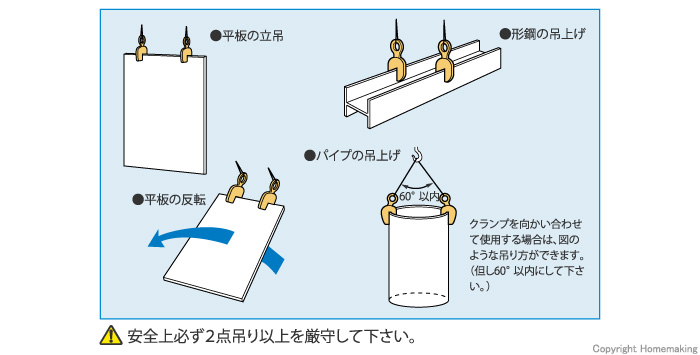

使用例

仕様

品番	容量	クランプ範囲	質量
SVC0.5H	0.5ton	0〜19mm	3kg
SVC1HRF	1ton	0〜25mm	6kg
SVC1WH	1ton	0〜40mm	6.2kg
SVC2HRF	2ton	0〜30mm	10.5kg
SVC3H	3ton	0〜35mm	11.5kg
SVC3WH	3ton	25〜60mm	15.0kg
SVC5H	5ton	0〜40mm	21.5kg
SVC5WH	5ton	25〜65mm	25.0kg
SVC7H	7ton	10〜70mm	44.0kg
SVC7WH	7ton	30〜90mm	45.0kg
SVC10H	10ton	20〜80mm	56.0kg
SVC10WH	10ton	40〜100mm	60.0kg

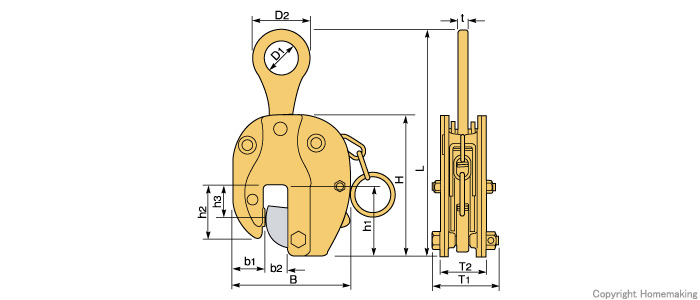

寸法図　※単位：mm

品番	L(MAX)	H	h1	h2	h3	B	b1	b2	D1	D2	T1	T2	t
SVC0.5H	250	158	80	60	36	131	36	26	36	64	67	49	12
SVC1HRF	310	185	90	69	45	152	42	32	48	85	81	59	16
SVC1WH	360	225	104	70	45	165	43	44	48	85	68	53	16
SVC2HRF	375	210	100	77	47	172	48	39	60	106	97	71	18
SVC3H	405	225	105	81	47	182	51	42	66	117	102	75	20
SVC3WH	432	253	123	99	65	212	56	67	66	117	102	75	20
SVC5H	455	260	120	95	49	220	65.5	49.5	84	148	122	92	22
SVC5WH	485	285	141	116	70	245	65.5	74.5	84	148	122	92	22
SVC7H	615	402	195	145	80	340	100	75	60	120	149	95	25
SVC7WH	615	402	195	145	80	360	100	95	60	120	149	95	25
SVC10H	645	412	205	145	80	360	100	85	65	130	177	116	32
SVC10WH	645	412	205	145	80	380	100	105	65	130	177	116	32

※価格は1台あたりの価格となっております。
