アイアンマン（仮設用挟締金具）: 他:AC28
[画像クリックで拡大表示]
作業構台、乗り入れ構台等仮設構造物の部材の結合に最適！
- ボルトを規定トルクで締め付けるだけで、作業者の熟練度に左右されずに組立て可能
- ボルトを締める・緩めるだけで組立て解体が可能なため、溶接・穴開け作業は不要
- 従来の溶接・ボルトナット接合に比べ、組立て・解体にかかる作業時間が大幅に短縮出来ます
- ボルトの先端部分は高周波焼入れをしており、鋼材にがっちりと食い込む特殊設計
- AC50・50H・60は「社団法人仮設工業会」認定品
【ご注意】各サイズ毎に決められたボルト締付トルク値でボルトの締付作業をして下さい。

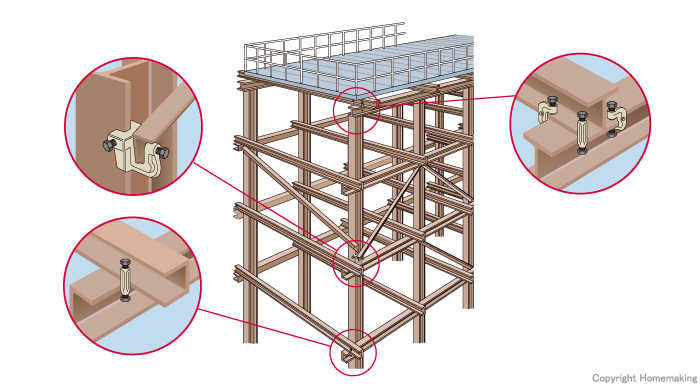

使用例
製品仕様
| 品番 | クランプ 範囲 |
寸法(mm) | 保証荷重 (kN) |
ボルト 対辺 (mm) |
ボルト締付 トルク (N・m) |
質量(kg) | |||||||
| L | L1 | L2 | H | H1 | H2 | D | T | ||||||
| AC28 | 9～28mm | 78 | 30 | 18 | 74 | 39 | 28 | φ5 | 24 | 10 | 19 | 59 | 0.55 |
| AC36 | 9～36mm | 90 | 40 | 20 | 65 | 35 | 25 | φ6 | 20 | 10 | 17 | 49 | 0.55 |
| AC45 | 9～45mm | 114 | 48 | 28 | 92 | 44 | 31 | φ12 | 26 | 30 | 24 | 147 | 1.1 |
| AC50 | 9～50mm | 135 | 55 | 35 | 120 | 55 | 36 | φ18 | 38 | 50 | 36 | 294 | 2.6 |
| AC50H | 9～50mm | 135 | 55 | 35 | 120 | 55 | 36 | φ18 | 38 | 50 | 41 | 294 | 2.7 |
| AC60 | 21～60mm | 156 | 63 | 35 | 120 | 55 | 36 | φ18 | 40 | 50 | 36 | 294 | 3.5 |
■品番：ACL
製品仕様
| 品番 | クランプ範囲 | 保証荷重 | ボルト対辺 | ボルト締付トルク | 質量 |
| ACL | (A) 9～22ｍｍ(H形鉄鋼側) (B) 5～19ｍｍ(Hアングルプレース側) |
70kN | 36mm | 294N・m | 4.5kg |
商品に関するお問い合わせはこちら |
| 商品ID | 商品名・品番 | 価格 | 掛率 | 数量 | カートへ |
|---|
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
