2倍コンパクトボックス 四角穴ビスタイプ 1箱(50個入)::K-4
[画像クリックで拡大表示]

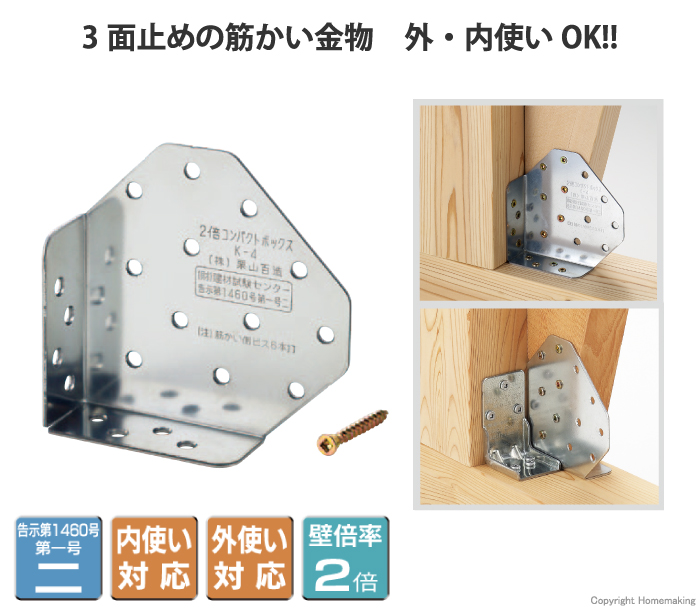

3面止めの筋かい金物 外・内使いOK!!
- 2倍コンパクトボックスK-4は、木造軸組工法において壁倍率2倍の筋かい(45×90)を容易に接合する金物です。
- コンパクト形状で内使いも可能な為、造作の仕上げに絡みにくくアンカーボルトの施工自由度も増します。
- 専用ビス（四角穴付クリ皿ビス）はビス頭が出っ張らない為、内使いも可能です。
- コーナー部分が【やわらかカーブ】になっていますので容易かつ安心して取り扱いが出来ます。
- 告示第1460号第一号(ニ)

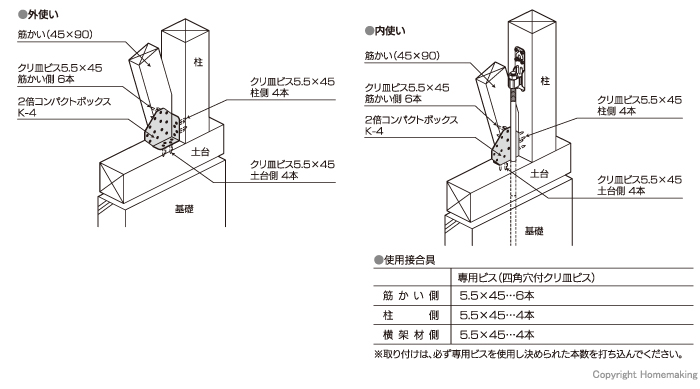

取付図
使用方法
外使い
1.寸法カットされた筋かいをセットし、先付けされた筋かいに2倍コンパクトボックスK-4を合わせ、柱・横架材（土台）それぞれに4ヶ所ずつ専用ビスクリ皿ビス（5.5×45）を打ち込み固定してください。2.筋かいにかかる固定穴6ヶ所に専用ビスクリ皿ビス（5.5×45）を打ち込み固定してください。（取付図参照）
内使い
1.柱・横架材（土台）に2倍コンパクトボックスK-4をセットし、それぞれ4ヶ所ずつ専用ビスクリ皿ビス（5.5×45）を打ち込み固定してください。2.次に寸法カットされた筋かいを2倍コンパクトボックスK-4の内側にセットし、筋かいにかかる固定穴6ヶ所に専用ビスクリ皿ビス（5.5×45）を打ち込み固定してください。（取付図参照）

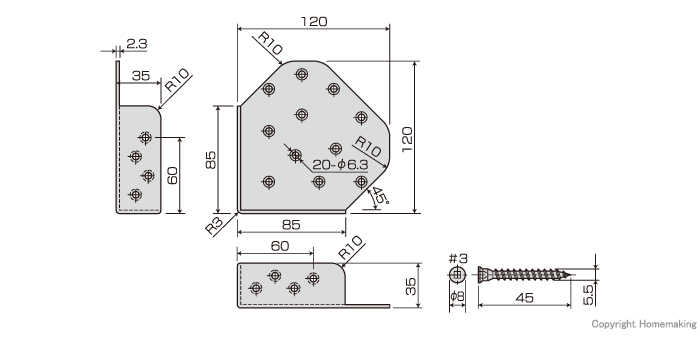

寸法図
| 商品名 | 2倍コンパクトボックス K-4 |
| 試験機関 | (一財)建材試験センター／品質性能試験(04A2609・05A2323) |
| 材質 | JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当 |
| 表面処理 | JIS G 3302 溶融 Z27 |
| 付属部品 | 専用ビス／四角穴付クリ皿ビス（5.5×45） 14本（筋かい用6本・柱用4本・横架材用4本） |
| 入数 | 50個／ケース(専用ビス：70本入×10袋) |
商品に関するお問い合わせはこちら
株式会社 栗山百造 <本社>0256-32-0371
|
