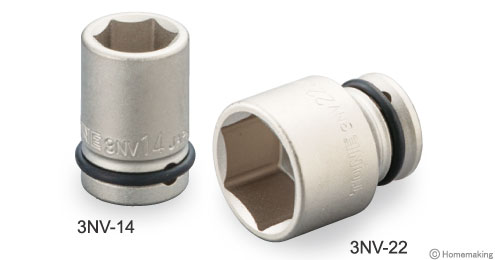

インパクト用ソケット(差込角9.5mm) 6mm: 他:3NV-06
'
外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケット!
|

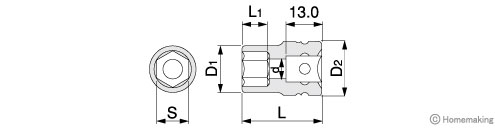

寸法図 単位:mm
商品名 | 二面幅寸法 S(mm) |
D1(mm) | D2(mm) | L1(mm) | L(mm) | d(mm) | 質量(g) |
3NV-06 | 6 | 10.0 | 19 | 5 | 27.0 | 4.0 | 30 |
3NV-07 | 7 | 11.5 | 19 | 6 | 27.0 | 5.0 | 30 |
3NV-08 | 8 | 13.0 | 19 | 6 | 27.0 | 7.0 | 30 |
3NV-09 | 9 | 14.5 | 19 | 8 | 29.0 | 7.5 | 35 |
3NV-10 | 10 | 15.5 | 19 | 8 | 29.0 | 9.0 | 35 |
3NV-11 | 11 | 17.0 | 19 | 9 | 29.0 | 9.0 | 35 |
3NV-12 | 12 | 19.0 | 19 | 9 | 29.0 | 10.5 | 40 |
3NV-13 | 13 | 20.0 | 19 | 9 | 29.0 | 10.5 | 45 |
3NV-14 | 14 | 21.0 | 19 | 10 | 31.5 | 11.0 | 50 |
3NV-15 | 15 | 22.0 | 19 | 10 | 31.5 | 11.0 | 50 |
3NV-16 | 16 | 24.0 | 19 | 11 | 31.5 | 14.0 | 55 |
3NV-17 | 17 | 25.0 | 19 | 11 | 31.5 | 16.0 | 55 |
3NV-18 | 18 | 26.0 | 19 | 13 | 35.0 | 15.0 | 65 |
3NV-19 | 19 | 28.0 | 19 | 13 | 35.0 | 16.0 | 75 |
3NV-21 | 21 | 29.0 | 19 | 13 | 35.0 | 18.0 | 70 |
3NV-22 | 22 | 30.0 | 19 | 14 | 35.0 | 18.0 | 75 |
3NV-23 | 23 | 32.0 | 19 | 14 | 35.0 | 20.0 | 80 |
3NV-24 | 24 | 33.0 | 19 | 16 | 35.0 | 20.0 | 85 |
ピン・Oリング適合表
品番 | 3NV-06~24 |
ピン | P3016S |
Oリング | RINGP16S |
