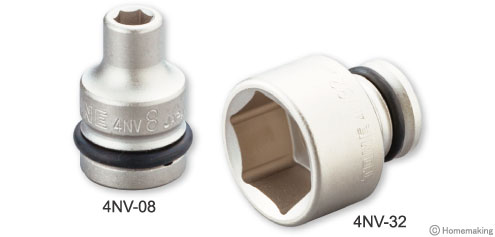

インパクト用ソケット(差込角12.7mm) 8mm: 他:4NV-08
'
 |
外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケット！
|
 |

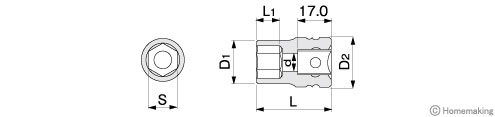

寸法図 単位：mm
 |
| 品番 | 二面幅寸法 | 寸法 | 質量(g) | ||||
| S(mm) | D1(mm) | D2(mm) | L1(mm) | L(mm) | d(mm) | ||
| 4NV-08 | 8 | 14.0 | 25.0 | 6 | 38 | 7 | 64 |
| 4NV-09 | 9 | 15.0 | 25.0 | 8 | 38 | 7 | 66 |
| 4NV-10 | 10 | 16.0 | 25.0 | 9 | 38 | 8 | 67 |
| 4NV-11 | 11 | 17.5 | 25.0 | 10 | 38 | 9 | 71 |
| 4NV-12 | 12 | 19.5 | 25.0 | 11 | 38 | 10 | 76 |
| 4NV-13 | 13 | 21.0 | 25.0 | 11 | 38 | 10 | 82 |
| 4NV-14 | 14 | 22.0 | 25.0 | 12 | 38 | 11 | 83 |
| 4NV-15 | 15 | 23.0 | 25.0 | 12 | 38 | 11 | 86 |
| 4NV-16 | 16 | 24.0 | 25.0 | 12 | 38 | 14 | 85 |
| 4NV-17 | 17 | 26.0 | 26.0 | 13 | 38 | 14 | 100 |
| 4NV-18 | 18 | 27.0 | 26.0 | 13 | 40 | 15 | 103 |
| 4NV-19 | 19 | 29.0 | 28.0 | 14 | 40 | 16 | 112 |
| 4NV-20 | 20 | 30.0 | 28.0 | 15 | 40 | 16 | 116 |
| 4NV-21 | 21 | 31.0 | 28.0 | 15 | 40 | 18 | 115 |
| 4NV-22 | 22 | 32.0 | 28.0 | 15 | 40 | 18 | 119 |
| 4NV-23 | 23 | 33.0 | 28.0 | 15 | 40 | 20 | 122 |
| 4NV-24 | 24 | 35.0 | 28.0 | 16 | 42 | 20 | 134 |
| 4NV-25 | 25 | 37.0 | 30.0 | 18 | 44 | 22 | 151 |
| 4NV-26 | 26 | 38.0 | 30.0 | 18 | 44 | 22 | 156 |
| 4NV-27 | 27 | 39.0 | 30.0 | 18 | 44 | 22 | 160 |
| 4NV-28 | 28 | 40.0 | 30.0 | 18 | 45 | 22 | 172 |
| 4NV-29 | 29 | 41.0 | 30.0 | 20 | 45 | 22 | 171 |
| 4NV-30 | 30 | 42.0 | 30.0 | 20 | 46 | 25 | 176 |
| 4NV-32 | 32 | 45.0 | 30.0 | 20 | 46 | 25 | 201 |
| 4NV-33 | 33 | 46.0 | 30.0 | 22 | 48 | 25 | 207 |
| 4NV-34 | 34 | 47.0 | 30.0 | 22 | 48 | 25 | 217 |
| 4NV-35 | 35 | 48.5 | 30.0 | 22 | 48 | 25 | 225 |
| 4NV-36 | 36 | 50.0 | 30.0 | 22 | 51 | 30 | 258 |
ピン・Oリング適合表
| 品番 | 4NV-08～36 |
| ピン | P3020S |
| Oリング | RP20S |
