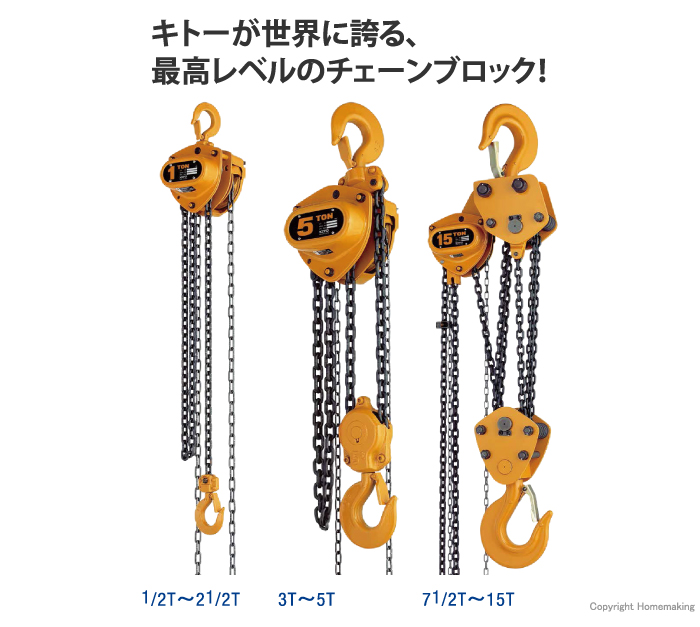

チェーンブロック キトーマイティ M3形 1/2T(0.5t×2.5m): 他:CB005
[画像クリックで拡大表示]

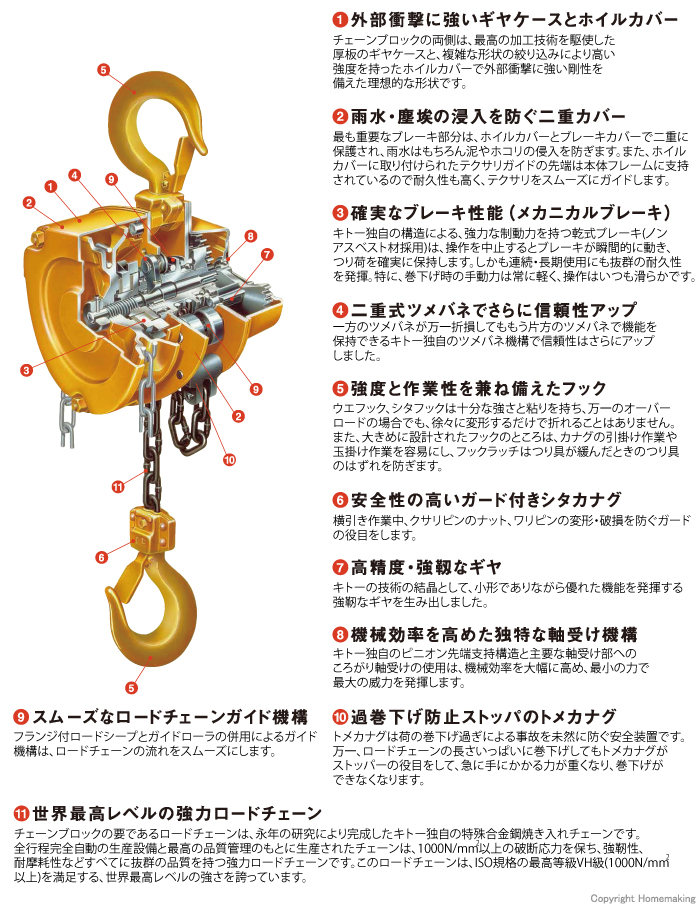

- 世界最高レベル(破断応力1000N/mm2以上)の強力ロードチェーン
- 独自構造による確実なブレーキ性能
- 小形・軽量化により取扱いが極めて簡単
- 幅広く応用技術製品のご要望に対応

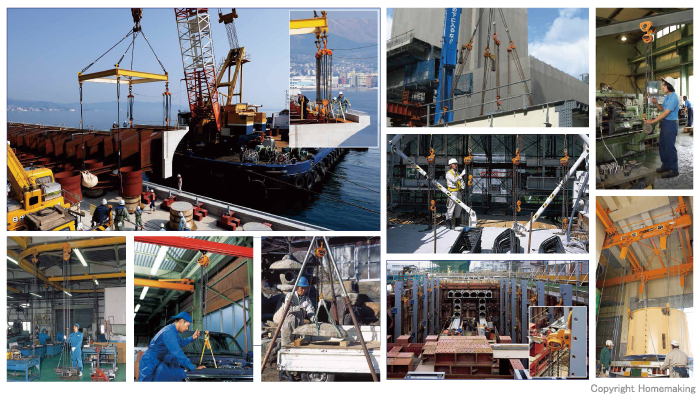

使用イメージ
- 橋梁工事：橋梁工事では複数のチェーンブロックを使用し、資材運搬や建設作業に活用している。
- 橋梁工事：橋梁工事で橋梁桁を吊り上げる際、水平に維持するため、チェーンブロックを利用。
- 大型機械搬送：大型機械を搬送する際に、機械を水平に維持するためチェーンブロックを使用して調整する作業。
- 石材搭載：トラックに石材を搭載するため、三脚を組んでチェーンブロックを操作。石材には繊維スリングを利用し玉掛している。
- 自動車メンテ：KBKライトクレーンとチェーンブロック、繊維スリングを利用して車のエンジンルームを点検・メンテ。

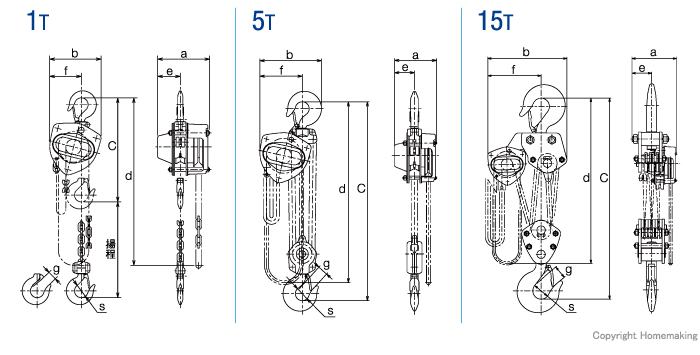

寸法図 (mm)
| 型式 | 呼び | フック間 最小距離：C |
a | b | ウエフックから ハンドチェーン 下面まで：d |
e | f | g | s |
| CB005 | 1/2T | 285 | 158 | 161 | 2500 | 69 | 99 | 27 | 35.5 |
| CB010 | 1T | 295 | 162 | 161 | 2500 | 71 | 99 | 29 | 42.5 |
| CB015 | 1 1/2T | 350 | 171 | 182 | 2500 | 78 | 112 | 34 | 47.5 |
| CB020 | 2T | 375 | 182 | 202 | 3000 | 87 | 125 | 36 | 50 |
| CB025 | 2 1/2T | 420 | 192 | 233 | 3000 | 91 | 143 | 40 | 53 |
| CB030 | 3T | 510 | 171 | 235 | 3100 | 78 | 162 | 42.5 | 56 |
| CB050 | 5T | 600 | 192 | 282 | 3600 | 91 | 194 | 46.5 | 63 |
| CB100 | 10T | 760 | 192 | 438 | 4200 | 111 | 308 | 72.5 | 85 |
諸元
| 型式 | 呼び | 定格 荷重 (t) |
標準 揚程 (m) |
ハンド チェーン 標準長さ 二つ折 (m) |
巻上平均 手動力 (N) |
荷を1m 巻上げ に要する ハンド チェーンの 牽引長さ(m) |
ロード チェーン 線径×掛数 (mm) |
作動 荷重 (t) |
質量 (kg) |
揚程1m 増し 増加質量 |
フック ブロック 質量 |
| CB005 | 1/2T | 0.5 | 2.5 | 2.5 | 235 | 25 | 5.0×1 | 0.75 | 10 | 1.5kg | 1kg |
| CB010 | 1T | 1 | 2.5 | 2.5 | 284 | 43 | 6.3×1 | 1.5 | 11.5 | 1.8kg | 1kg |
| CB015 | 1 1/2T | 1.6 | 2.5 | 2.5 | 343 | 57 | 7.1×1 | 2.4 | 14.5 | 2.1kg | 1kg |
| CB020 | 2T | 2 | 3.0 | 3.0 | 353 | 70 | 8.0×1 | 3 | 20 | 2.3kg | 2kg |
| CB025 | 2 1/2T | 2.5 | 3.0 | 3.0 | 323 | 99 | 9.0×1 | 3.8 | 27 | 2.7kg | 2kg |
| CB030 | 3T | 3.2 | 3.0 | 3.0 | 353 | 114 | 7.1×2 | 4.8 | 24 | 3.2kg | 4kg |
| CB050 | 5T | 5 | 3.0 | 3.5 | 333 | 198 | 9.0×2 | 7.5 | 41 | 4.4kg | 7kg |
| CB100 | 10T | 10 | 3.5 | 4.0 | 353 | 396 | 9.0×4 | 12.5 | 83 | 7.9kg | 17kg |
※ハンドチェーンの線径は全て5mmです。
※作動荷重はJIS B8819に規定されている「作動試験の作動荷重」でありテストロードの数値です。実際の作業で負荷できる荷重ではありません。
