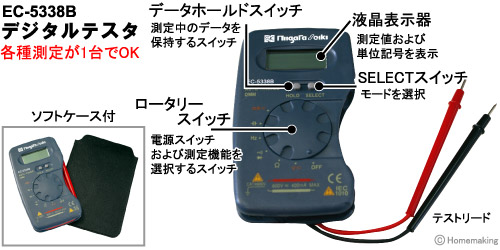

デジタルテスタ::EC-5338B
 |
電気製品や部品のチェック、各種測定が1台でOK。
|
|
- データホールドスイッチ
測定中のデータを保持するスイッチです。押すとその時のデータが保持固定され、以後入力信号が変化しても表示は変化しません。データ保持中は、“HOLD”と表示され、再度押すとデータの保持は解除されます。 - ロータリースイッチ
電源スイッチおよび測定機能を選択するスイッチです。測定終了後は必ずOFFの位置に戻してください。
| 品番 | EC-5338B |
| 表示 | 4000カウント 液晶表示 |
| 動作方式 | 2重積分方式 |
| 測定機能 | 直流電圧、交流電圧、抵抗、直流電流、交流電流、周波数、 静電容量、ダイオード測定、導通測定 |
| 極性表示 | 自動(“－”符号のみ点灯) |
| レンジ切替 | オートレンジ |
| 測定周期 | 2～3回/秒 |
| オートパワーオフ | 各種スイッチ操作後、約15分でパワーオフ |
| 動作温度・湿度 | 0～40℃、80%RH以下(但し、結露のないこと) |
| 保存温度・湿度 | -10～50℃、70%RH以下(但し、結露のないこと) |
| 電源 | LR44×2個(連続使用時間：約100時間) |
| 消費電流 | 約1.4mA |
| 寸法・質量 | 約(W)70×(H)120×(D)18mm・約110g |
| 付属品 |
テスト用電池LR44×2個(本体内蔵) ヒューズ［500mA/250V φ5×20mm］(本体内蔵) ソフトケース |
電気的性能性(23℃±5℃、75%RH以下)
| 直流電圧(DCV) | レンジ | 分解能 | 精度 | 内部抵抗 | 最大許容値 |
| 400mV | 0.1mV | ±(0.5％rdg+3dgt) | 10MΩ | DC または AC 600V |
|
| 4V | 1mV | ||||
| 40V | 10mV | ||||
| 400V | 100mV | ||||
| 600V | 1V | ±(0.8％rdg+3dgt) | |||
| 交流電圧(ACV) | レンジ | 分解能 | 精度 | 内部抵抗 | 最大許容値 |
| 4V | 1mV | (±0.8％rdg+4dgt) | 10MΩ | DC または AC 600V |
|
| 40V | 10mV | ||||
| 400V | 100mV | ||||
| 600V | 1V | ±(1.0％rdg+4dgt) | |||
| 抵抗(Ω) | レンジ | 分解能 | 精度 | 過負荷保護 | |
| 400Ω | 0.1Ω | ±(1.0％rdg+3dgt) | DCまたは AC 250Vrms |
||
| 4kΩ | 1Ω | ||||
| 40kΩ | 10Ω | ||||
| 400kΩ | 0.1kΩ | ||||
| 4MΩ | 1kΩ | ||||
| 40MΩ | 10kΩ | ±(2.0％rdg+4dgt) | |||
| 直流電流(DCA) | レンジ | 分解能 | 精度 | 最大許容値 | |
| 40mA | 0.01mA | ±(2.0％rdg+3dgt) | 400mAヒューズ保護 (500mA/250V) |
||
| 200mA | 0.1mA | ||||
| 交流電流(ACA) | レンジ | 分解能 | 精度 | 最大許容値 | |
| 40mA | 0.01mA | ±(3.0％rdg+4dgt) | 400mAヒューズ保護 (500mA/250V) |
||
| 200mA | 0.1mA | ||||
| 周波数(Hz) | レンジ | 分解能 | 精度 | 過負荷保護 | |
| 10Hz | 0.001Hz | ±(0.5％rdg+3dgt) | DCまたはAC 600Vrms | ||
| 100Hz | 0.01Hz | ||||
| 1kHz | 0.001kHz | ||||
| 10kHz | 0.01kHz | ||||
| 100kHz | 0.1kHz | ||||
| 静電容量(F) | レンジ | 分解能 | 精度 | 過負荷保護 | |
| 4nF | 0.001nF | ±(5.0％rdg+10dgt) | 250Vp | ||
| 40nF | 0.01nF | ±(4.0％rdg+5dgt) | |||
| 400nF | 0.1nF | ±(3.0％rdg+3dgt) | |||
| 4μF | 0.001μF | ±(3.0％rdg+3dgt) | |||
| 40μF | 0.01μF | ±(3.0％rdg+3dgt) | |||
| 100μF | 0.1μF | ±(3.0％rdg+3dgt) | |||
| ダイオード測定 | 開放端子間電圧 約0.4V | ||||
| 導電測定 | 約50Ω以下でブザー音 | ||||
