油圧パンチ用 F大軸: 他:F-SBB

西田製作所

'

油圧パンチ用大軸・小軸

※左の画像の商品はF大軸(F-SBB)です。


F-SBB 寸法

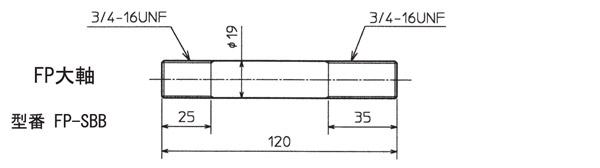

FP-SBB 寸法

TP-SB34 寸法

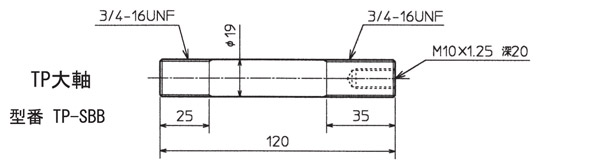

TP-SBB 寸法

TP-SBB1-2 寸法

TP-SBB2-1 寸法

TP-SBB2-2 寸法

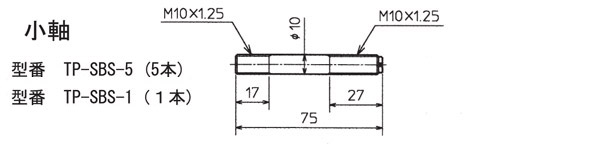

TP-SBS 寸法

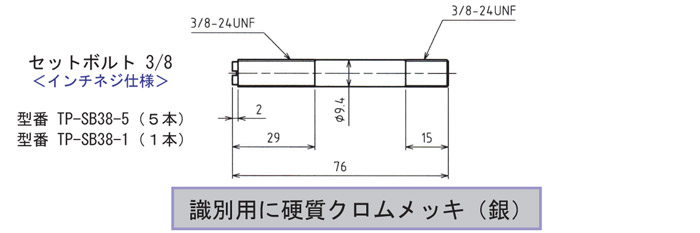

TP-SB38 寸法

TP-SBKL-S 寸法

TP-SBKL-B 寸法


型番 品名 寸法 備考
F-SBB F大軸 φ19mm×L120mm 両端小軸用穴あり
片側小軸M10mm用
片側UNF3/8用(インチネジ)
FP-SBB FP大軸 φ19mm×L120mm 小軸用穴なし
(小軸使用不可)
TP-SBB TP大軸 φ19mm×L120mm 片側小軸用穴あり
TP-SB34 セットボルト インチネジ仕様
片側セットボルト3/8用穴あり
TP-SBB1-2 1-2大軸 φ19mm-φ24mm
×L130mm
段付軸
厚鋼92以上
TP-SBB2-1 2-1大軸 φ24mm-φ19mm
×L130mm
段付軸
TP-SBB2-2 2-2大軸 φ24mm×L140mm
TP-SBS-5 小軸 φ10mm×L75mm ミリネジ仕様 5本パック
TP-SBS-1 ミリネジ仕様 1本
TP-SB38-5 セットボルト φ9.4mm×L76mm インチネジ仕様 5本パック
TP-SB38-1 インチネジ仕様 1本
TP-SBKL-S 角刃物用軸 寸法図参照 □22.5×22.5用
□22.5×45用
TP-SBKL-B 角刃物用軸 寸法図参照 □30×30以上
※メーカーによって、小軸→セットボルト、大軸→スタッドボルトという呼び方もあります。ご確認の上、お買い求めください。


■適応製品表

品番 適応製品名
F-SBB NC-TP-F2(フリーパンチ)
NC-EF(AIDERシリーズ)
NC-TP5032(油圧ノッチングパンチ)
NC-E5032(BESOINシリーズ)
FP-SBB NC-M-FP82B(マルチパワーツール用フリーパンチヘッド)
TP-SBB NC-TP-1(トムソンパンチ)
TP-SB34
TP-SBB1-2 NC-TP-F2(フリーパンチ)
NC-TP-1(トムソンパンチ)
TP-SBB2-1 NC-TP-2(トムソン2)
TP-SBB2-2
TP-SBS-5 各種油圧パンチ
TP-SBS-1
TP-SB38-5 各種油圧パンチ
TP-SB38-1
TP-SBKL-S 各種油圧パンチ
TP-SBKL-B

'

商品に関するお問い合わせはこちら
(株) 西田製作所
 ※西田製作所のホームページに移動します。
(株) 西田製作所 075-611-1136
商品ID 商品名・品番 価格 掛率 数量 カートへ
96013 西田製作所
油圧パンチ用 F大軸 F-SBB
定価: 5,400円
特価:4,320円
税込:4,752円
80.0掛
96055 西田製作所
油圧パンチ用 FP大軸 FP-SBB
定価: 5,700円
特価:4,560円
税込:5,016円
80.0掛
96056 西田製作所
油圧パンチ用 TP大軸 TP-SBB
定価: 4,800円
特価:3,840円
税込:4,224円
80.0掛
160055 西田製作所
油圧パンチ用 セットボルト3/4(インチネジ仕様) TP-SB34
定価: 4,800円
特価:3,840円
税込:4,224円
80.0掛
96057 西田製作所
油圧パンチ用 1-2大軸 TP-SBB1-2
定価: 11,300円
特価:9,040円
税込:9,944円
80.0掛
96058 西田製作所
油圧パンチ用 2-1大軸 TP-SBB2-1
定価: 11,300円
特価:9,040円
税込:9,944円
80.0掛
96059 西田製作所
油圧パンチ用 2-2大軸 TP-SBB2-2
定価: 11,300円
特価:9,040円
税込:9,944円
80.0掛
96060 西田製作所
油圧パンチ用 小軸(5本組) TP-SBS-5
定価: 5,400円
特価:4,320円
税込:4,752円
80.0掛
160053 西田製作所
油圧パンチ用 小軸(1本) TP-SBS-1
定価: 1,100円
特価:990円
税込:1,089円
90.0掛
160058 西田製作所
油圧パンチ用 セットボルト3/8(インチネジ仕様)(5本組) TP-SB38-5
定価: 5,400円
特価:4,320円
税込:4,752円
80.0掛
96061 西田製作所
油圧パンチ用 角刃物用軸(22.5角用) TP-SBKL-S
定価: 11,300円
特価:9,040円
税込:9,944円
80.0掛
96062 西田製作所
油圧パンチ用 角刃物用軸(一般サイズ用) TP-SBKL-B
定価: 11,300円
特価:9,040円
税込:9,944円
80.0掛
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
