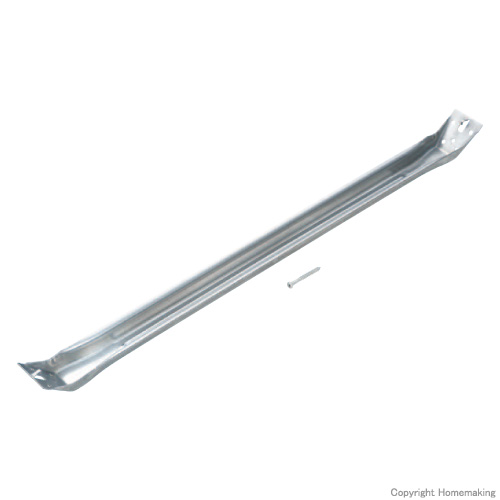

クリビス止め火打金物II 1束(10本入)::KHBII
[画像クリックで拡大表示]

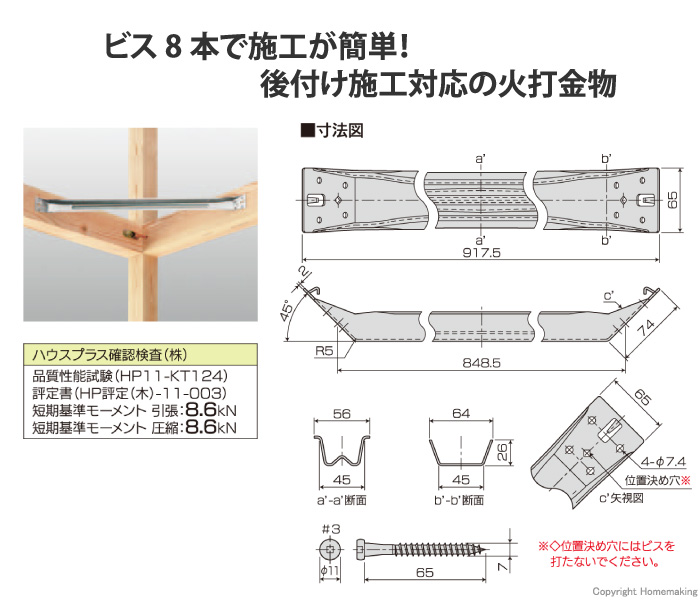

ビス8本で施工が簡単！後付け施工対応の火打金物
- リフォーム対応
- クリビス止め火打金物IIは床組及び小屋組の隅角部の補強、火打土台としても使用出来ます。
- Zマーク火打金物に比べ踏ん張り長さ600mm(Z火打：700mm)と短く、幅もスリムになっています。
- 仮止め用爪付きなので、施工が簡単に出来ます。
- ビス止めタイプの為、ボルト穴開け加工が不要で後付けの必要な箇所及びリフォーム補強に適しています。
使用方法

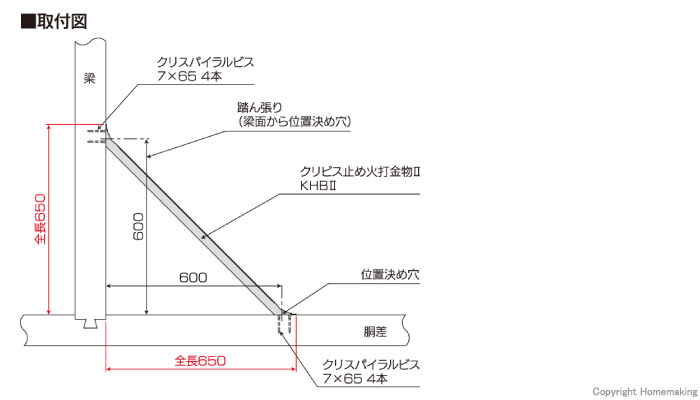

- 取り合う材の面から600mmの位置に墨付けします。

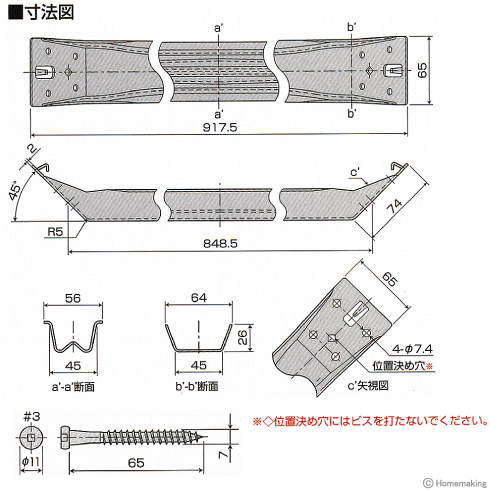

※材の芯からではありませんので、ご注意ください。 - 金物の◇位置決め穴に芯墨を合わせ、仮止め用爪を打ち込み、仮止めをします。

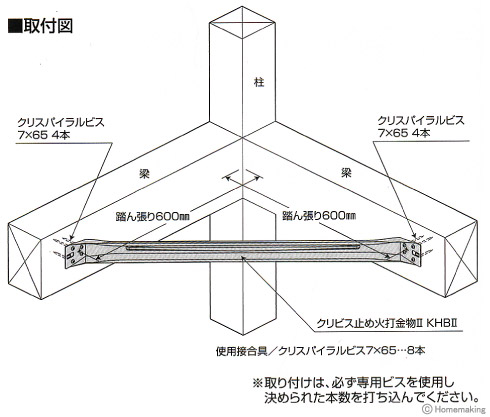

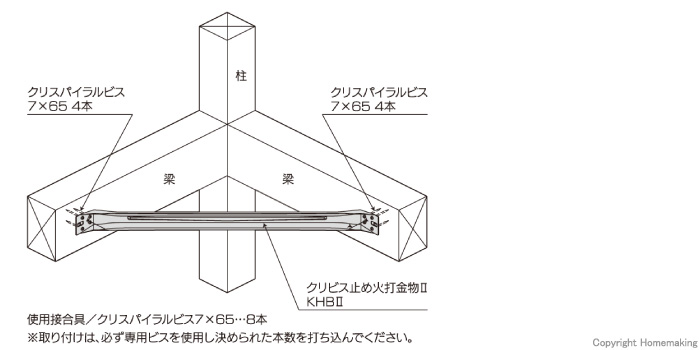

※◇位置決め穴にはビスを打たないでください。 - 専用ビスクリスパイラルビス(7×65)を8本ビス穴に打ち込み、固定してください。(取付図参照)
| 種類 | 短期基準モーメント | ||
| 引張 | 圧縮 | ||
| クリビス止め火打金物II | 8.6kN | 8.6kN | |
| 鋼製火打ち | 7.0kN | 6.4kN | |
| 木製火打ち(かたぎ大入れ) | 1.3kN | 9.8kN | |
| 木製火打ち(一部かたぎ大入れ・一部突き付け) | 1.1kN | 7.2kN | |
試験機関：ハウスプラス確認検査株式会社
| 商品名 | クリビス止め火打金物II KHBII |
| 試験機関 | ハウスプラス確認検査(株)／品質性能試験(HP11-KT124) 認定書(HP評定(木)-11-003) |
| 材質 | JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC 相当 |
| 表面処理 | JIS G 3302 溶融 Z27 |
| 付属部品 | 専用ビス／四角穴付クリスパイラルビス(7×65)…8本 |
| 入数 | 10本／ケース(専用ビス：8本入×10袋) |
