TAIYOシャックル クロ BB-6: 他:1000809

'
![]() ※画像はクロタイプです。 |
![]() |

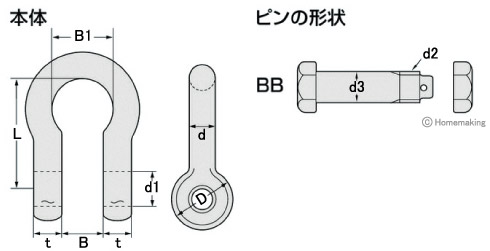

単位:mm
呼び | 本体の寸法 | ピンの寸法 | |||||||
t | D | d1 | B | B1 | d | L | d3 | ねじの呼び (d2) |
|
6 | 6 | 17 | 9 | 11 | 20 | 8 | 36 | 8 | M8 |
8 | 8 | 21 | 11 | 14 | 25 | 10 | 45 | 10 | M10 |
10 | 10 | 25 | 13 | 17 | 30 | 12 | 54 | 12 | M12 |
12 | 12 | 32 | 16 | 20 | 35 | 14 | 63 | 15 | M14 |
14 | 14 | 36 | 18 | 24 | 40 | 16 | 72 | 17 | M16 |
16 | 16 | 40 | 20 | 26 | 45 | 18 | 80 | 19 | M18 |
18 | 18 | 45 | 22 | 29 | 53 | 21 | 95 | 21 | M20 |
20 | 20 | 50 | 25 | 31 | 58 | 23 | 104 | 24 | M24 |
22 | 22 | 55 | 27 | 34 | 65 | 26 | 117 | 26 | M24 |
24 | 24 | 62 | 31 | 39 | 70 | 28 | 126 | 30 | M30 |
26 | 26 | 66 | 33 | 41 | 75 | 30 | 135 | 32 | M30 |
28 | 28 | 70 | 35 | 43 | 80 | 32 | 144 | 34 | M33 |
商品コード | 呼び | 使用荷重 | 計算質量 | |
1000809 | クロ | 6 | 0.2t | 0.07kg |
1000906 | 8 | 0.35t | 0.13kg | |
1000914 | 10 | 0.6t | 0.22kg | |
1000922 | 12 | 0.9t | 0.4kg | |
1001040 | 14 | 1.2t | 0.57kg | |
1002861 | 16 | 1.5t | 0.83kg | |
1002879 | 18 | 2.0t | 1.27kg | |
1003956 | 20 | 2.5t | 1.76kg | |
1003964 | 22 | 3.0t | 2.22kg | |
1003972 | 24 | 3.6t | 3.11kg | |
1003981 | 26 | 4.2t | 3.66kg | |
1003999 | 28 | 4.8t | 4.57kg | |
1001406 | ドブメッキ | 6 | 0.2t | 0.07kg |
1002836 | 8 | 0.35t | 0.13kg | |
1002909 | 10 | 0.6t | 0.22kg | |
1002925 | 12 | 0.9t | 0.4kg | |
1003191 | 14 | 1.2t | 0.57kg | |
1002887 | 16 | 1.5t | 0.83kg | |
1002895 | 18 | 2.0t | 1.27kg | |
1004197 | 20 | 2.5t | 1.76kg | |
1004201 | 22 | 3.0t | 2.22kg | |
1004219 | 24 | 3.6t | 3.11kg | |
1004227 | 26 | 4.2t | 3.66kg |
![]() |
商品ID | 商品名・品番 | 価格 | 掛率 | 数量 | カートへ |
---|
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
