TAIYOシャックル クロ SB-6: 他:1001350
 ※画像はクロタイプです。 |
|
単位：mm

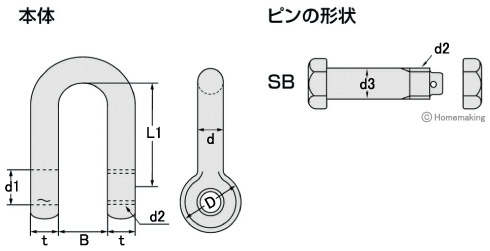

| 呼び | 本体の寸法 | ピンの寸法 | ||||||
| t | D | d1 | B | d | L1 | d3 | ねじの呼び (d2) |
|
| 6 | 6 | 17 | 9 | 11 | 6 | 24 | 8 | M8 |
| 8 | 8 | 21 | 11 | 14 | 8 | 32 | 10 | M10 |
| 10 | 10 | 25 | 13 | 17 | 10 | 40 | 12 | M12 |
| 12 | 12 | 32 | 16 | 20 | 12 | 48 | 15 | M14 |
| 14 | 14 | 36 | 18 | 24 | 14 | 56 | 17 | M16 |
| 16 | 16 | 40 | 20 | 26 | 16 | 64 | 19 | M18 |
| 18 | 18 | 45 | 22 | 29 | 18 | 72 | 21 | M20 |
| 20 | 20 | 50 | 25 | 31 | 20 | 80 | 24 | M24 |
| 22 | 22 | 55 | 27 | 34 | 22 | 88 | 26 | M24 |
| 24 | 24 | 62 | 31 | 39 | 24 | 96 | 30 | M30 |
| 26 | 26 | 66 | 33 | 41 | 26 | 104 | 32 | M30 |
| 28 | 28 | 70 | 35 | 43 | 28 | 112 | 34 | M33 |
| 商品コード | 呼び | 使用荷重 | 計算質量 | |
| 1001350 | クロ | 6 | 0.2t | 0.05kg |
| 1001368 | 8 | 0.35t | 0.1kg | |
| 1001376 | 10 | 0.6t | 0.16kg | |
| 1001384 | 12 | 0.9t | 0.29kg | |
| 1001392 | 14 | 1.2t | 0.46kg | |
| 1005291 | 16 | 1.5t | 0.69kg | |
| 1005304 | 18 | 2.0t | 1.0kg | |
| 1005312 | 20 | 2.5t | 1.32kg | |
| 1005321 | 22 | 3.0t | 1.63kg | |
| 1005347 | 26 | 4.2t | 2.9kg | |
| 1005355 | 28 | 4.8t | 3.7kg | |
| 1003557 | ドブメッキ | 6 | 0.2t | 0.05kg |
| 1003565 | 8 | 0.35t | 0.1kg | |
| 1003573 | 10 | 0.6t | 0.16kg | |
| 1006629 | 12 | 0.9t | 0.29kg | |
| 1006840 | 14 | 1.2t | 0.46kg | |
| 1005568 | 16 | 1.5t | 0.69kg | |
| 1005576 | 18 | 2.0t | 1.0kg | |
| 1005584 | 20 | 2.5t | 1.32kg | |
| 1005592 | 22 | 3.0t | 1.63kg | |
| 1005606 | 24 | 3.6t | 2.5kg | |
