TAIYOシャックル クロ SD-10: 他:1006190
'
 ※画像はクロタイプです。 |
|

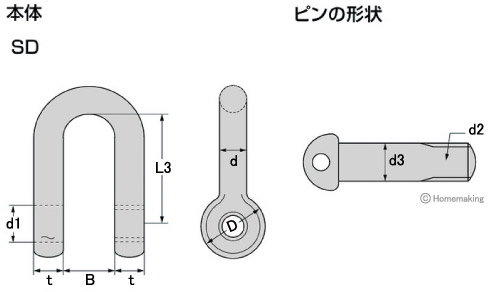

単位：mm
| 呼び | 本体の寸法 | ピンの寸法 | ||||||
| t | d1 | B | d | D | L3 | d3 | ねじの呼び (d2) |
|
| 10 | 10 | 13 | 20 | 10 | 23 | 40 | 12 | M12 |
| 12 | 12 | 16 | 24 | 12 | 28 | 48 | 15 | M14 |
| 14 | 14 | 18 | 28 | 14 | 32 | 56 | 17 | M16 |
| 16 | 16 | 21 | 32 | 16 | 36 | 64 | 20 | M20 |
| 20 | 20 | 25 | 40 | 20 | 44 | 80 | 24 | M24 |
| 22 | 22 | 28 | 44 | 22 | 50 | 88 | 27 | M27 |
| 24 | 24 | 30 | 48 | 24 | 56 | 96 | 29 | M27 |
| 26 | 26 | 33 | 52 | 26 | 62 | 104 | 32 | M30 |
| 28 | 28 | 35 | 56 | 28 | 65 | 112 | 34 | M33 |
| 商品コード | 呼び | 使用荷重 | 計算質量 | |
| 1006190 | クロ | 10 | 0.4t | 0.15kg |
| 1006203 | 12 | 0.6t | 0.24kg | |
| 1006211 | 14 | 0.8t | 0.38kg | |
| 1006220 | 16 | 1.0t | 0.55kg | |
| 1006238 | 20 | 1.5t | 1.18kg | |
| 1006246 | 22 | 2.0t | 1.55kg | |
| 1006254 | 24 | 2.5t | 2.14kg | |
| 1006262 | 26 | 3.0t | 2.44kg | |
| 1006271 | 28 | 3.5t | 3kg | |
| 1006360 | ドブメッキ | 10 | 0.4t | 0.15kg |
| 1006378 | 12 | 0.6t | 0.24kg | |
| 1006386 | 14 | 0.8t | 0.38kg | |
| 1006394 | 16 | 1.0t | 0.55kg | |
| 1006408 | 20 | 1.5t | 1.18kg | |
| 1006416 | 22 | 2.0t | 1.55kg | |
| 1006424 | 24 | 2.5t | 2.14kg | |
| 1006432 | 26 | 3.0t | 2.44kg | |
商品に関するお問い合わせはこちら |
| 商品ID | 商品名・品番 | 価格 | 掛率 | 数量 | カートへ |
|---|
※通常在庫品でも、ご注文のタイミングや注文個数によりお届け日が変わる場合があります。
