JIS形シャックル　M級　クロ　SB-30: 他:1007709

※画像はクロタイプです。

安心、品質、信頼のTAIYOのシャックル 本体とピン・ボルトにMの表示を行っています。 材質S25Cを採用し、熱処理を行っています。 熱処理（焼ならし）を行うことにより、材料組織が均一になりねばり強くなりました。

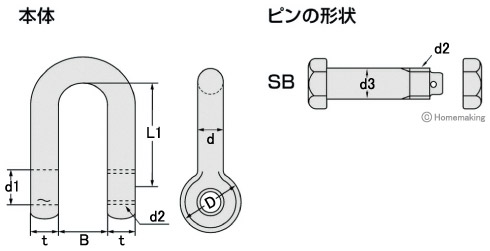

呼び	本体の寸法						ピンの寸法
	t	D	d1	B	d	L1	d3	ねじの呼び (d2)
30	30	75	37	45	30	120	36	M36
32	32	80	39	48	32	128	38	M36
34	34	85	41	50	34	136	40	M39
36	36	90	43	54	36	144	42	M42
38	38	95	47	57	38	152	46	M45
40	40	100	49	60	40	160	48	M48
42	42	105	53	63	42	168	51	M48
60	60	150	72	90	60	240	70	M64
65	65	164	79	98	65	260	77	M72×6
70	70	178	85	105	70	280	83	M80×6
75	75	192	92	112	75	300	90	M80×6
80	80	206	98	120	80	320	96	M90×6
85	85	220	104	128	85	340	102	M90×6
90	90	232	110	135	90	360	108	M100×6

商品コード		呼び	M級使用荷重	計算質量
1007709	クロ	30	5t	4.5kg
1007710		32	6.3t	5.24kg
1007711		34	7t	6.22kg
1007712		36	8t	7.65kg
1007713		38	9t	8.7kg
1007715		40	10t	11.3kg
1007716		42	11t	12.1kg
1007722		60	20t	34.5kg
1007723		65	25t	41.4kg
1007724		70	31.5t	53kg
1007725		75	35t	67.8kg
1007726		80	40t	79.8kg
1007727		85	45t	97.8kg
1007728		90	50t	117kg
1007730	ドブメッキ	30	5t	4.5kg
1007731		32	6.3t	5.24kg
1007732		34	7t	6.22kg
1007733		36	8t	7.65kg
1007734		38	9t	8.7kg
1007735		40	10t	11.3kg
