ビスどめホールダウンHi28 28.2kN 1箱(30個入): 他:AF4H28

タナカ

高耐力、クロムフリーのビスどめタイプのホールダウン金物!

  • 基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用
  • Hi28は28.2kN、Hi43は43.7kNまでの柱の引抜き耐力に対するホールダウン金物
  • ボルト用ホールは従来品と同様にクリアランスを設け、ホールダウン用アンカーボルト取り付けビスの本数を少なくし、施工性を向上!(タナカ社比較)
  • 高張力鋼板を採用し、軽量化と耐力を両立させました環境に配慮したクロムフリー対応商品
  • 平ワッシャーは使わずに施工が可能!

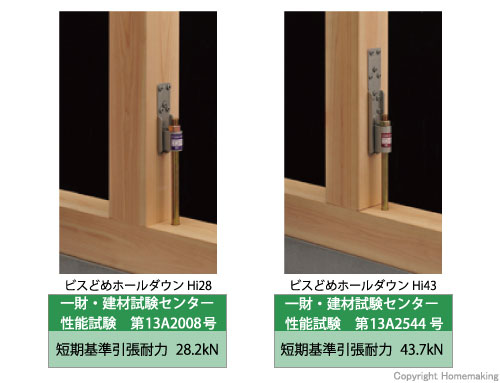

  • 一財・建材試験センターによる品質性能試験済商品

ビスどめホールダウンHi

施工例

施工例

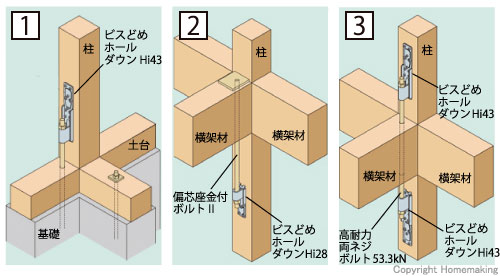

取付参考図

取付参考図

1.
柱の引き抜き耐力が25kN以上の箇所には「オメガアンカーボルトM16」を使用してください。


(Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります。)

●横架材から金物までの寸法(締め代)は100mm以上を確保してください。
2.
「ビスどめホールダウンHi28」を柱頭部に使用するには「偏芯座金付ボルトII」が最適です。直上に管柱がある場合は、両引きボルトM16で引き合わせることも可能。
43.2kN(べいまつ類時)のめり込み耐力が確保できます。

3.
柱の引抜き耐力が37.6kN以上の箇所を「ビスどめホールダウンHi43」の両引きでとめつける場合には「高耐力両ネジボルト53.3kN」を必ず使用してください

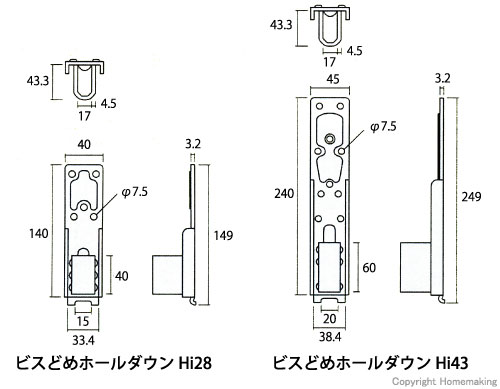

寸法図

寸法図

品番 種類 サイズ 重量(1ケース) 入数 付属金物
AF4H28 Hi28 40×149×3.2t 11.6kg 30個 専用角ビットビス
TBB-75 150本
AF4H43 Hi43 45×249×3.2t 17.7kg 25個 専用角ビットビス
TBB-75 250本

材質 板部 JIS G 3134 SPFH590 相当
U字部 JIS G 3131 SPHC
表面処理 エコートWH処理表面

※「エコートWH処理」は、NOFメタルコーティングス(株)の登録商標です。


商品に関するお問い合わせはこちら
株式会社タナカ
 ※タナカのホームページに移動します。
株式会社タナカ 0120-558-313

受付時間 平日 9:00~17:00
商品ID 商品名・品番 価格 掛率 数量 カートへ
132575 タナカ
ビスどめホールダウンHi28 28.2kN 1箱(30個入) AF4H28
定価: 17,400円
特価:11,240円
税込:12,364円
64.6掛
132586 タナカ
ビスどめホールダウンHi43 43.7kN 1箱(25個入) AF4H43
定価: 23,250円
特価:15,070円
税込:16,577円
64.9掛
