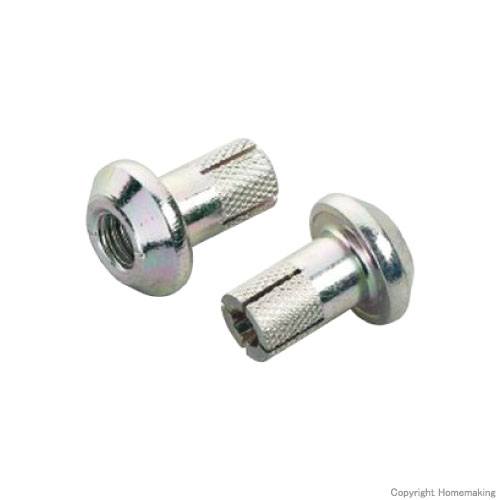

スラブダケアンカー W3/8×20mm(三価クロメート処理) 大箱(100本×6箱入)::PDF-3020
[画像クリックで拡大表示]
穴あき PC 板・ハーフ PC 板用の吊りボルト用アンカー
- 特殊形状のフランジで全ねじ(W3/8)ボルトの掛りも十分
- 頭部2ヵ所のマーキングにより、施工後でも埋込み長さが20mmと目視判断が可能
- 内部コーン打込み式
- 専用打込み棒を使用することで、施工完了が目視で確認可能
- 用途
配管吊り金具取付け/軽天工事/空調ダクト取付け/ケーブルラック吊り等
※現場打ちコンクリートには使用できません

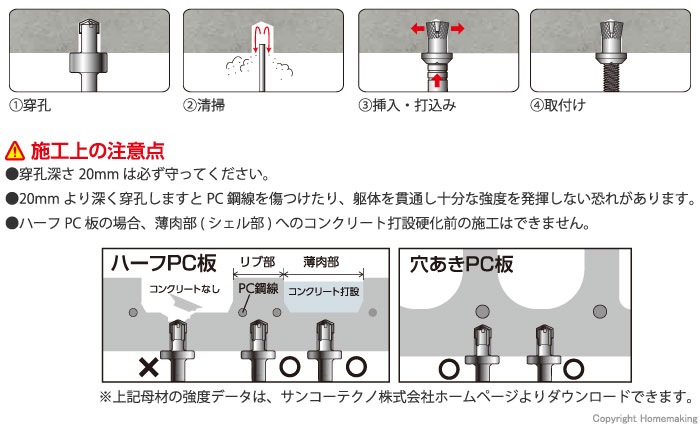

施工方法
強度表
| ねじの呼び | アンカー 外径 |
穿孔径 | アンカー 埋込長さ |
穿孔深さ | 最大引張荷重 | |||
| ハーフPC板/ Fc=50N/mm2 |
穴あきPC板/ Fc=40N/mm2 |
|||||||
| 垂直 | 斜め45度 | 垂直 | 斜め45度 | |||||
| W3/8 | 12.0mm | 12.5mm | 20mm | 20mm | 14.0kN | 12.0kN | 11.0kN | 9.0kN |

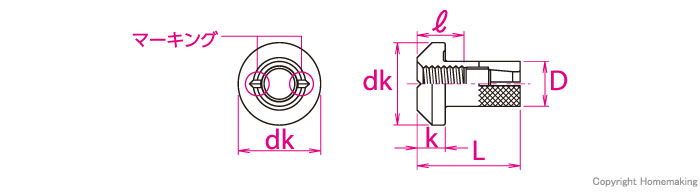

サイズ表
| 品番 | 外径 D |
全長 L |
ねじ部長さ l |
頭部径 dk |
頭部高 k |
入数 |
| PDF-3020 | 12.0mm | 27.5mm | 12.0mm | 22.0mm | 7.5mm | 600本入 |
商品に関するお問い合わせはこちら
サンコーテクノ株式会社 0120-350-514
受付時間 月～金 9:00～17:00 (土・日・祝日を除く) |
