18V コードレスパンチャー(6.0Ah電池・充電器付)::156WDS
軽量・小型複動式コードレスパンチャー
- Φ15mmステンレス材t6mmの穴あけ加工に対応
- 「打ち抜き」も「抜き上げ」も油圧で作動する「複動式」を採用し、抜き上げ時の部材へのひっかかりが解消され、ストレスなく作業が可能
- モーター部が360°回転するので、現場での柔軟な対応が可能
- 製品構造を原点から見直し、使う人の身になって、刃物(ポンチ・ダイス)取り付け部を新たに設計し強化
- 一般鋼材、ステンレス、アルミ、銅への加工が同じ刃物で可能
※薄板の場合には、バリや変形のおそれがあります。また、精度を要する場合には、材料と板厚に応じた最適な刃物の選択が必要です。

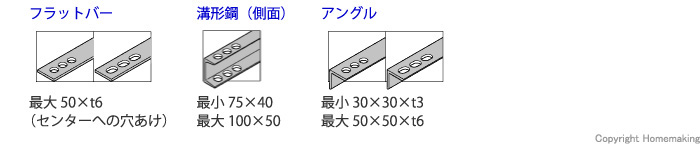

加工材料と寸法【単位:mm】
アゴ部分寸法図【単位:mm】
1バッテリ当たりの穴あけ回数
- | 一般鋼材(SS400相当品)Φ15/t6 | ステンレス(SUS304)Φ15/t6 |
6.0Ah | 270回 | 215回 |
※穴あけ回数は、穴あけ時の状況や、バッテリの状態により変動します
製品仕様
品番 | 156WDS |
最大奥行 | 25mm |
穴形状 | 丸穴 / 長穴 |
最大穴あけ能力 | 一般鋼材(SS400相当品):Φ15/t6 ステンレス(SUS304):Φ15/t6 |
モーター | 直流マグネットモーター |
本体外形寸法 | L391mm×W115mm×H293mm |
質量 | 7.9kg(バッテリ含む) |
標準付属品 | ポンチΦ12mm、ダイスSB12、グリップ、ナット締付棒、 六角棒レンチ (3 · 4)、スパナ (8 × 10)、ケース、 バッテリ(6.0Ah)、充電器 |
●丸穴ポンチ・ダイス対応板厚【単位:mm】
丸穴ポンチ | 丸穴ダイス | 一般鋼材 (SS400) |
アルミ材 銅材 |
ステンレス材 (SUS304) |
溝形鋼※ (側面) |
4 | 4A | t2 | t2~t3 | - | - |
5 | 5A | t2~t3 | t2~t4 | - | - |
5.5 | 5.5A | t2~t3 | t2~t4 | - | - |
6 | 6A | t2~t4 | t2~t5 | - | - |
6.5 | SB6.5 | t2~t6 | t2~t6 | t3~t4 | - |
8 | SB8 | t2~t6 | t2~t6 | t3~t4 | - |
8.5 | SB8.5 | t2~t6 | t2~t6 | t3~t4 | - |
10 | SB10 | t2~t6 | t2~t6 | t3~t4 | t7.5 |
11 | SB11 | t2~t6 | t2~t6 | t3~t6 | t7.5 |
12 | SB12 | t2~t6 | t2~t6 | t3~t6 | t7.5 |
13 | SB13 | t2~t6 | t2~t6 | t3~t6 | t7.5 |
14 | SB14 | t2~t6 | t2~t6 | t3~t6 | t7.5 |
15 | SB15 | t2~t6 | t2~t6 | t3~t6 | t7.5 |
●長穴ポンチ・ダイス対応板厚【単位:mm】
長穴ポンチ | 長穴ダイス | 一般鋼材 (SS400) |
アルミ材 銅材 |
ステンレス材 (SUS304) |
6.5×10 | 6.5×10B | t2~t6 | t3~t6 | t3~t4 |
6.5×13 | 6.5×13B | t2~t6 | t3~t6 | t3~t4 |
8.5×13 | 8.5×13B | t2~t6 | t3~t6 | t3~t4 |
9×13.5 | 9×13.5B | t2~t6 | t3~t6 | t3~t4 |
10×15 | 10×15B | t2~t6 | t3~t6 | t3~t6 |
11×16.5 | 11×16.5B | t2~t6 | t3~t6 | t3~t6 |
