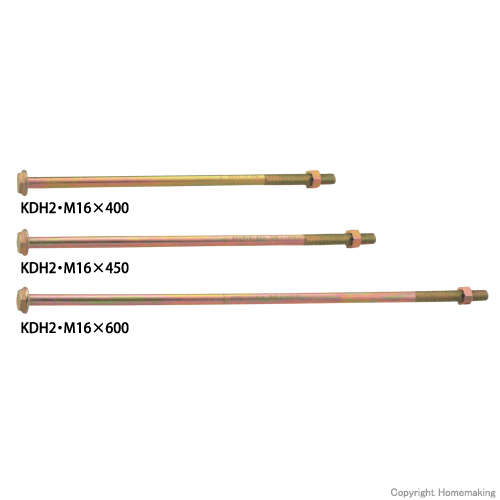

KDHアンカーボルト2 M16×260mm 1箱(20本入): 他:KDH2・M16×260
[画像クリックで拡大表示]

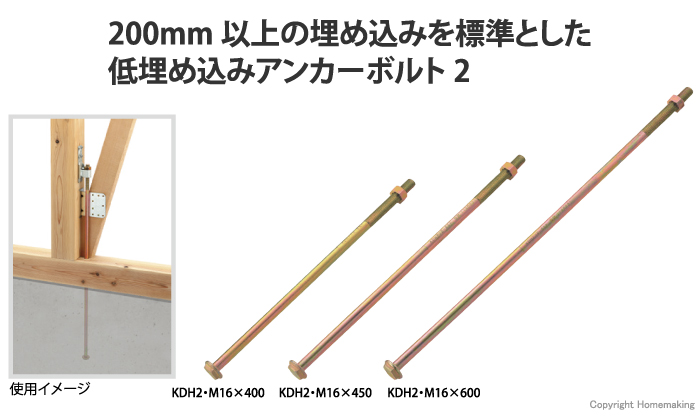

200mm以上の埋め込みを標準とした低埋め込みアンカーボルト2
- KDHアンカーボルト2は、土台と基礎の緊結、ホールダウン金物を使用して柱と基礎を緊結する場合に使用します。
- 従来のアンカーボルトの埋め込み長さ360mm以上に比べ、埋め込み長さ200mm（首下）以上で施工出来るアンカーボルトです。
- 埋め込む時、L型と違い向きを気にする必要がありません。
- クリホールダウン3 推奨アンカーボルトです。

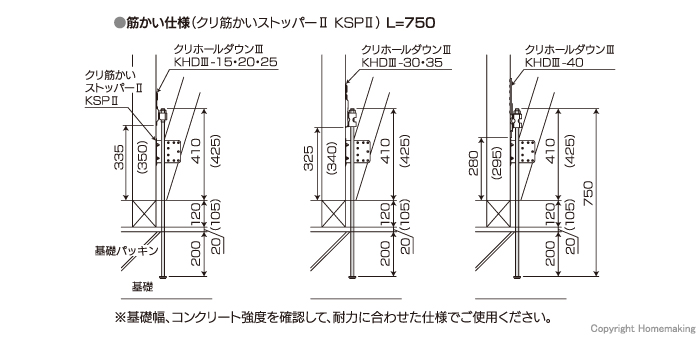

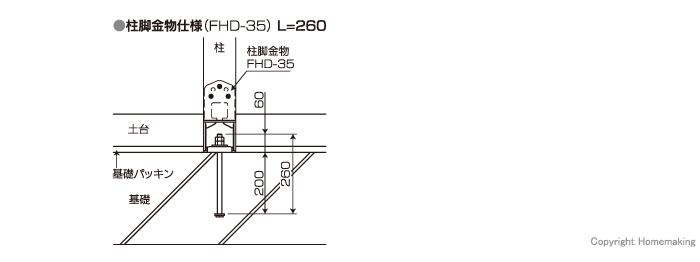

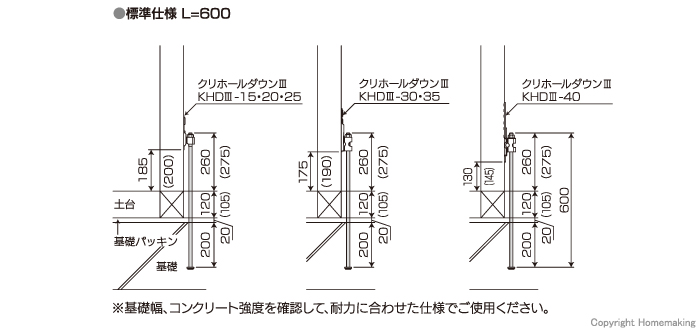

取付図
使用方法
- KDHアンカーボルト2は、使用用途に合わせてサイズをお選びください。
- 基礎に埋め込み刻印を目安にして埋め込みます。（取付図参照）

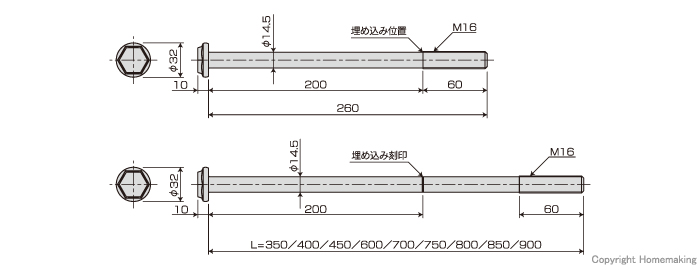

寸法図
| 仕様 | 基礎幅 | 埋め込み長さ | コンクリート強度(N/mm2) | ||
| 18 | 21 | 24 | |||
| 短期許容引張耐力(kN) | |||||
| 隅柱 | 120mm | 200mm | 29.8 | 32.2 | 34.4 |
| 135mm | 200mm | 34.0 | 36.7 | 39.2 | |
| 150mm | 200mm | 42.5 | 45.9 | 46.3 | |
| 中柱 | 120mm | 200mm | 38.5 | 41.6 | 44.5 |
| 135mm | 200mm | 43.2 | 46.3 | 46.3 | |
| 150mm | 200mm | 46.3 | 46.3 | 46.3 | |
※KDHアンカーボルトⅡM16の最小保証降伏耐力295N/mm2
※ 引張耐力は、社団法人 日本建築学会発行「各種合成構造設計指針・同解説」に基づき算出
※ クリ高耐力ホールダウン68にはクリ高耐力アンカーボルトをご使用ください。
製品仕様
| 商品名 | KDHアンカーボルト2 KDH2・M16×260/350/400/450/600/700/750/800/850/900 |
| 材質 | 最小降伏耐力295N/mm2以上の炭素鋼 |
| 表面処理 | クロメートメッキ(JIS H8610 Ep-Fe/Zn 8/CM2) |
| 付属部品 | 六角ナットM16・・・1個 |
| 入数 | KDH2・M16×260/350/400/450：20本/ケース(ナット掛) KDH2・M16×600～900：10本/ケース(ナット掛) |
商品に関するお問い合わせはこちら
株式会社栗山百造 0256-32-0371
|
