クリホールダウンIII　1箱(20個入)::KHDIII-15・20・25

■使用例	15～25ｋNまで対応の軽量コンパクトホールダウン！ クリホールダウンは、柱と横架材を緊結する金物です。 M16用のアンカー穴をルーズにしてある為、現場での作業性がアップします。 一つで15ｋNから25ｋNまで対応できます。 従来品(t6.0)に比べ板厚が3.2mmと薄く、長さも短くなったので軽量かつコンパクトになりました。 コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取扱が出来ます。

商品名	クリホールダウンIII　KHDIII-15・20・25

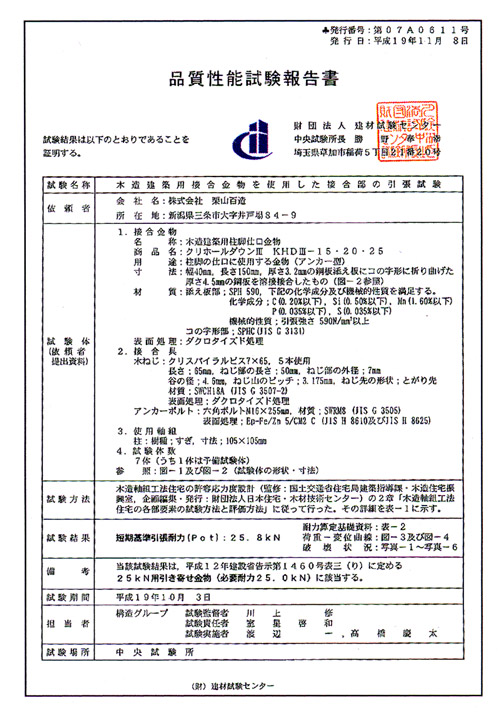

試験機関	(財)建材試験センター／品質性能試験(台07A0611号)
材質	板部：JIS G 3134　SPFH590相当 ボルト受け部：JIS G 3131　SPHC相当
付属部品	四角穴付クリスパイラルビス(7×65)…5本
入数	20個／ケース(専用ビス25本入×4袋)

■取付図

■使用方法 アンカーボルト・引き寄せボルト(M16)にクリホールダウンIIIを通し(締めしろは約30mm以上となります)専用ビス、クリスパイラルビス(7×65)を必要本数打ち込んでください。 引き寄せボルト(M16)を六角ナット(M16)で固定してください。(取付図参照) ■使用接合具　 クリスパイラルビス　φ7×65…5本 ※取り付けは、必ず専用ビスを使用し、決められた本数を打ち込んでください。

■寸法図(単位：mm)
