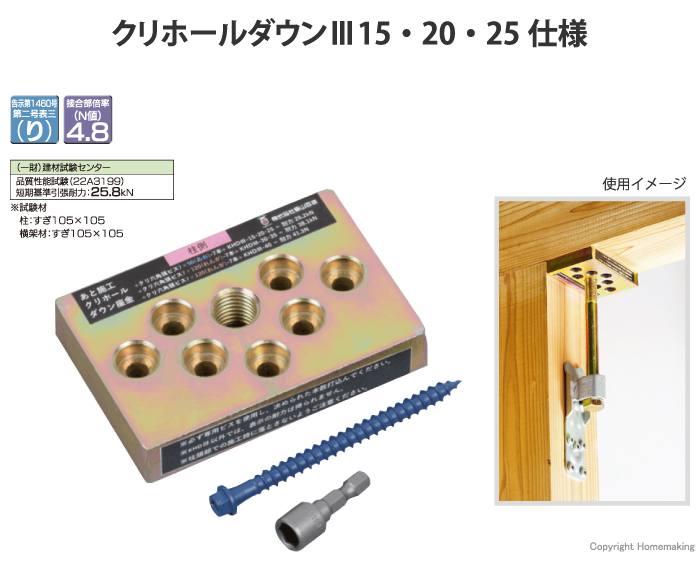

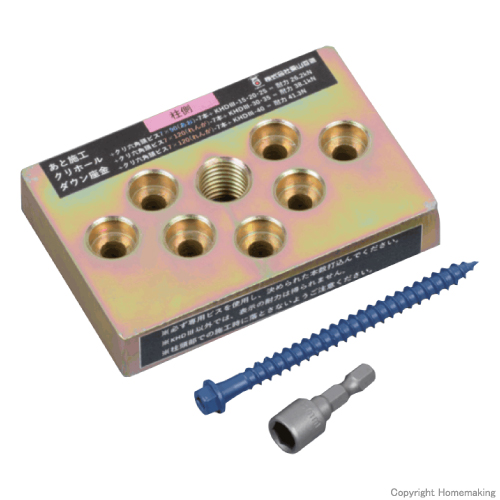

あと施工クリホールダウン座金25 1箱(6枚入)::KW19×70×104-25
[画像クリックで拡大表示]
クリホールダウン3 15・20・25仕様
- あと施工クリホールダウン座金＋クリホールダウン3 15・20・25は、引き寄せ金物25kNに該当する柱と横架材（土台を除く）を接合する金物です。
- 横架材にボルト穴をあけ忘れた時や梁成が高く穴あけが困難な時に最適です。
※告示第1460号第2号表三(と)(ち)(り)(ぬ)の1階柱脚部分には使用しないでください。
※梁の上下で使用する場合は梁成210mm以上でご使用ください。
※KHD3以外では所定の耐力は得られません。
※柱頭部での施工時に落とさないようご注意ください。

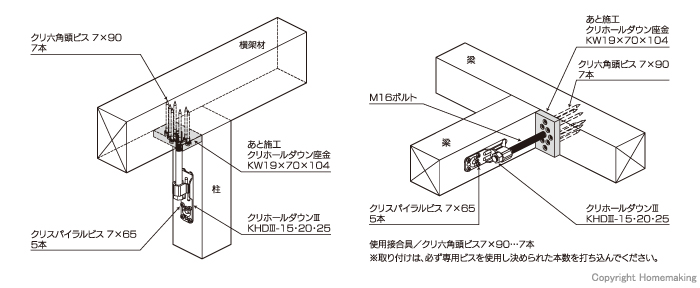

取付図
使用方法
- あと施工クリホールダウン座金の柱側を柱に合わせ、専用ビスクリ六角頭ビス（7×90）を横架材に7本打ち込んでください。
- クリホールダウン3 15・20・25を専用ビスクリスパイラルビス（7×65）を5本で打ち込んでください。
- M16ボルトを使用し、あと施工クリホールダウン座金とクリホールダウン3 15・20・25を固定してください。（取付図参照）
※あと施工クリホールダウン座金のねじ穴に、M16ボルトが17mm以上掛かるようにしてください。

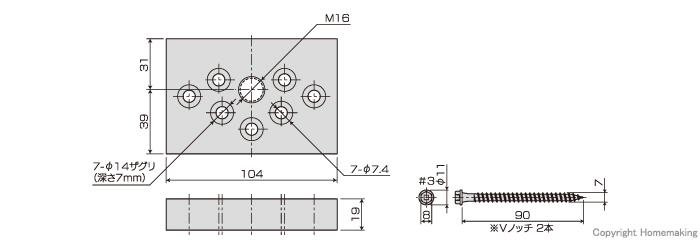

寸法図
| 商品名 | あと施工クリホールダウン座金25 KW19×70×104-25 |
| 試験機関 | （一財）建材試験センター／品質性能試験（22A3199） |
| 材質 | JIS G 3101 一般構造用圧延鋼材SS400 |
| 表面処理 | クロメートメッキ（JIS H 8610 Ep-Fe/Zn 8/CM2） |
| 付属部品 | 専用ビス/四角穴付クリ六角頭ビス(7×90)7本、 六角ソケット8mm 1本/ケース |
| 入数 | 6枚/ケース(専用ビス：7本入×6袋、専用ソケット：1個) |
商品に関するお問い合わせはこちら
株式会社栗山百造 0256-32-0371
|
