JISバイスA型 E-9100: 他:JIS-A100
重作業用 金工向け丸銅型 No.E-9100
|

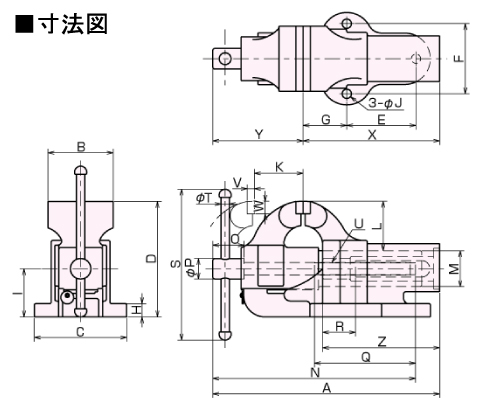

サイズ表(mm)
No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
A100 | 377 | 102 | 164 | 198 | 115 | 125 | 76 | 21 | 82 | 14 | 110 | 86 | 60 | 331 |
A125 | 442 | 127 | 180 | 225 | 135 | 140 | 83 | 26 | 94 | 18 | 135 | 96 | 70 | 395 |
A150 | 499 | 153 | 200 | 245 | 160 | 162 | 97 | 28 | 101.5 | 18 | 160 | 101 | 85 | 447 |
No. | O | P | Q | R | S | T | U | V | W | X | Y | Z |
A100 | 56 | 36 | 170 | 50 | 253 | 14 | TM22P5 | 12 | 21 | 226 | 151 | 200 |
A125 | 61 | 40 | 197 | 64 | 294 | 16 | TM25P5 | 14 | 24.5 | 266 | 179 | 228 |
A150 | 70 | 45 | 230 | 70 | 333 | 19 | TM28P5 | 15 | 29.5 | 297 | 202 | 260 |
製品仕様
No. | 口巾 | 口開 | 口深 | 質量 | 締付トルク N・m |
締付力kN |
A100 | 102mm | 110mm | 86mm | 18kg | 127.5 | 19.6以上 |
A125 | 127mm | 135mm | 96mm | 26kg | 147.1 | 19.6以上 |
A150 | 153mm | 160mm | 101mm | 36kg | 166.7 | 19.6以上 |
